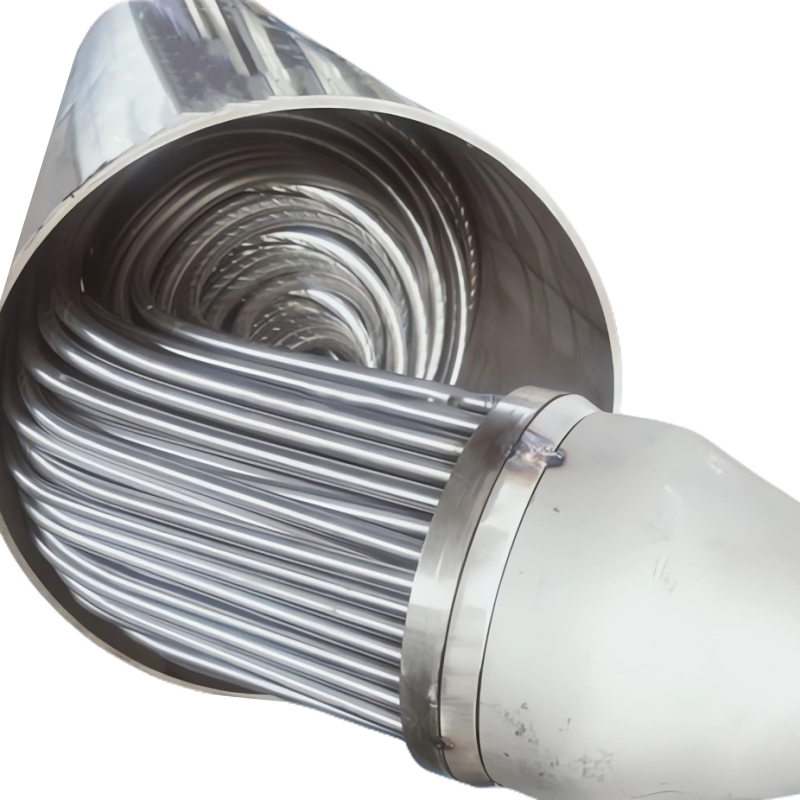

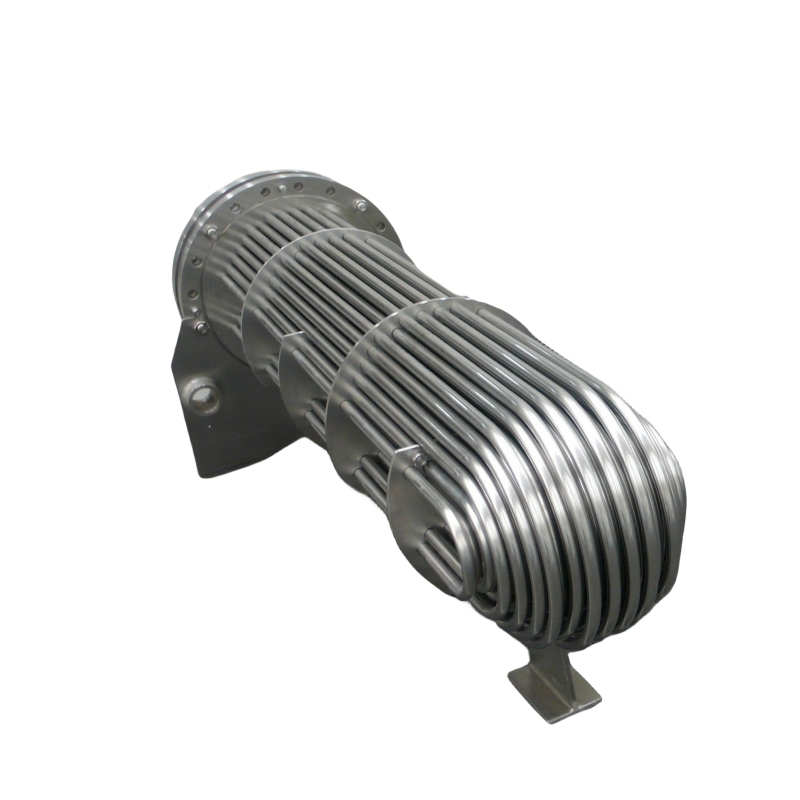

Lämmönvaihtimien putkia käytetään jäähdyttämään, lämmittämään tai lämmittämään nesteitä, kaasuja ja ilmaa. Lämmönvaihdinputkilla on tärkeä rooli lämmönsiirtoprosessin helpottamisessa mahdollistamalla lämpöenergian vaihtamisen prosessinesteen ja kuoren sivun nesteen välillä.
Lämmön siirtämiseksi hyvin, putkella tulisi olla hyvä lämmönjohtavuus. Koska lämpö siirretään putken läpi kuumalta puolelta kylmään puolelle, putken leveydellä on lämpötilaero. Koska putkimateriaalit ovat erilaisia taipumuksia laajentua lämpöä eri lämpötiloissa, lämpöjännitykset tapahtuvat toiminnan aikana. Tämä ei sisällä mitään nesteen tuottamaa korkeapainetta aiheuttamia rasituksia. Putkimateriaalin tulisi myös olla yhteensopiva kuoren putken sivunesteen kanssa pitkällä aikavälillä käyttöolosuhteissa (lämpötila, paine, pH jne.) Halvistumisen, kuten korroosion, minimoimiseksi.
Putkimateriaalin virheellinen valinta voi johtaa putken vuotamiseen kuoren ja putken sivujen välillä, mikä johtaa nesteen ristikontaminaatioon ja mahdolliseen painehäviöön. Tietenkin, koska putki on pitkään paineessa, väsymys tapahtuu ajan myötä, mikä johtaa vuotoihin. Kun näin tapahtuu, kuinka lämpövaihtoputket korjataan lämmönvaihtimessa?
Lämmönvaihtoputkien vuotaminen paineastiassa tapahtuu yleensä kahdessa paikassa, toinen on putkien kytkentä ja toinen itse putken vuoto.
(1) Vuoto ruostumattomasta teräksestä valmistettujen lämmönvaihtimen putken liitännät

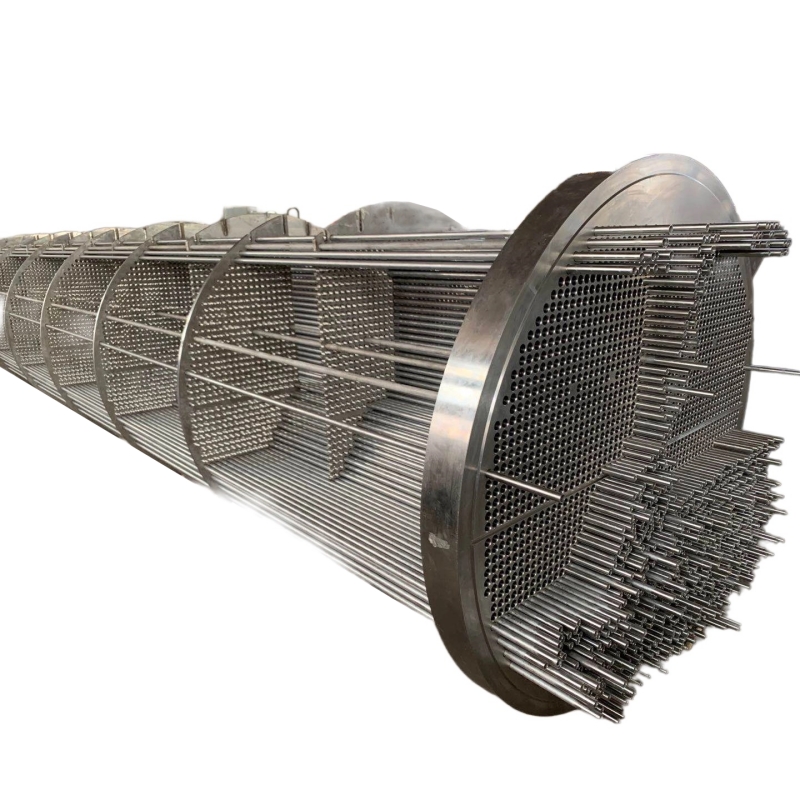

Putkien ja putkilevyjen kytkemistä varten on kolme päämenetelmää: laajennusliitokset, hitsaus-, hitsaus- ja laajennusliitokset. Lämpötilan ja paineen vaihtelun sekä lämpötilaeron epätasaisen muodonmuutoksen vuoksi laajennusputki saa putken vetäytymään, löysää ja vuotaa putkilevystä. Täydentävää laajennusta voidaan käyttää vuodon poistamiseen. Jos se on tehoton, se voidaan tehdä uudelleen. Lisälaajennus ei voi olla yli kolme kertaa, muuten tämä aiheuttaa putkilevyn reikän materiaalin kovettua kylmän työn takia ja muuttuu vähemmän tiukasti.
Jos laajennus on tehoton, putki on vaihdettava tai hitsattava. On huomattava, että hitsauksen jälkeen ympäröivät putket on laajennettava uudelleen, koska putkilevyn lämmön laajeneminen ja supistuminen hitsauksen jälkeen aiheuttavat vuotoja muiden ympäröivien putkien laajennusliitoksissa. Jos putken ja putkilevyn välinen hitsaus vuotaa, se voidaan korjata hiomalla ja korjaamalla hitsaus.
(2) Itse putki vuotaa
Korroosion, hankauksen, eroosion, sedimentaation korroosion ja muiden syiden vuoksi lämmönvaihtoputket aiheuttavat usein halkeamia, rei'ityksiä ja vuotoja putkissa. Itse putken vuotoa ei voida korjata normaaleissa olosuhteissa. Jos vuotavien putkien lukumäärä ei ole suuri, voit estää kartiomaisia metallitulppia putken suun molemmat päät. Jos paine putken puolella on korkea, kytke se tiukasti ja hitsaa sitten enemmän luotettavuuden vuoksi. Metallitulpan pituus on yleensä kaksinkertainen putken sisähalkaisija, pienen pään halkaisijan tulisi olla yhtä suuri kuin 85% sisähalkaisijasta ja kartio on 1:10.
Pistoke materiaalin kovuuden tulisi olla pienempi tai yhtä suuri kuin putken kovuus. Kun putket kytketään vuotojen poistamiseksi, kytkettyjen putkien lukumäärän ei pitäisi ylittää 10%. Kun ruostumattomasta teräksestä valmistetun lämmönvaihtoputken toinen pää on vaurioitunut, voidaan käyttää myös piirrettyjä putkien korjausmenetelmää. Tämä johtuu siitä, että ruostumattomasta teräksestä valmistetun putken pidentymisaste on 40%~ 45%. Kun vedetyn putken kokonaispidennys ei ylitä 12%, putki voidaan piirtää useita kertoja.
