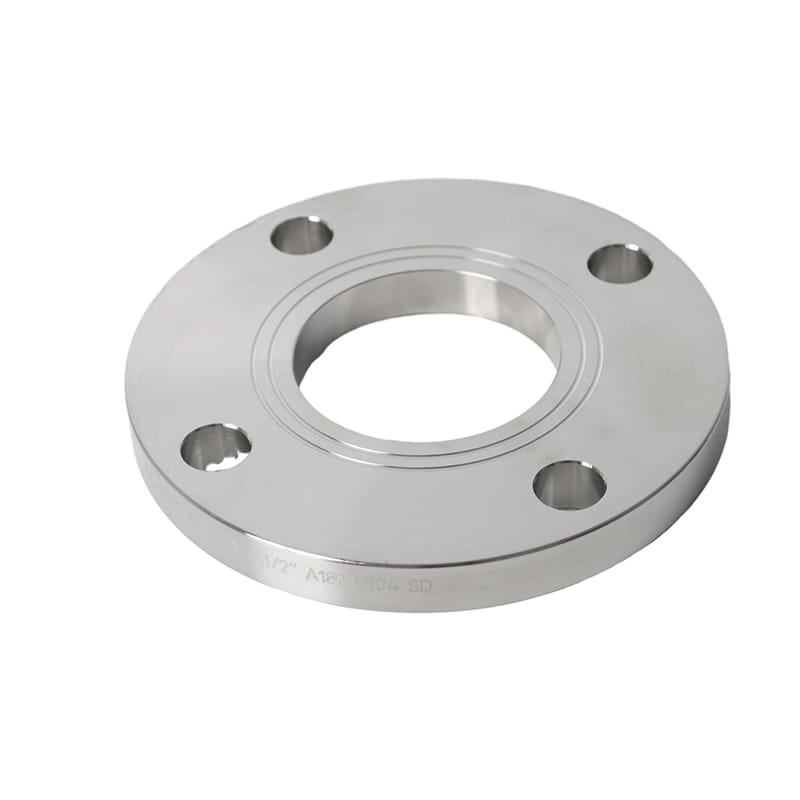

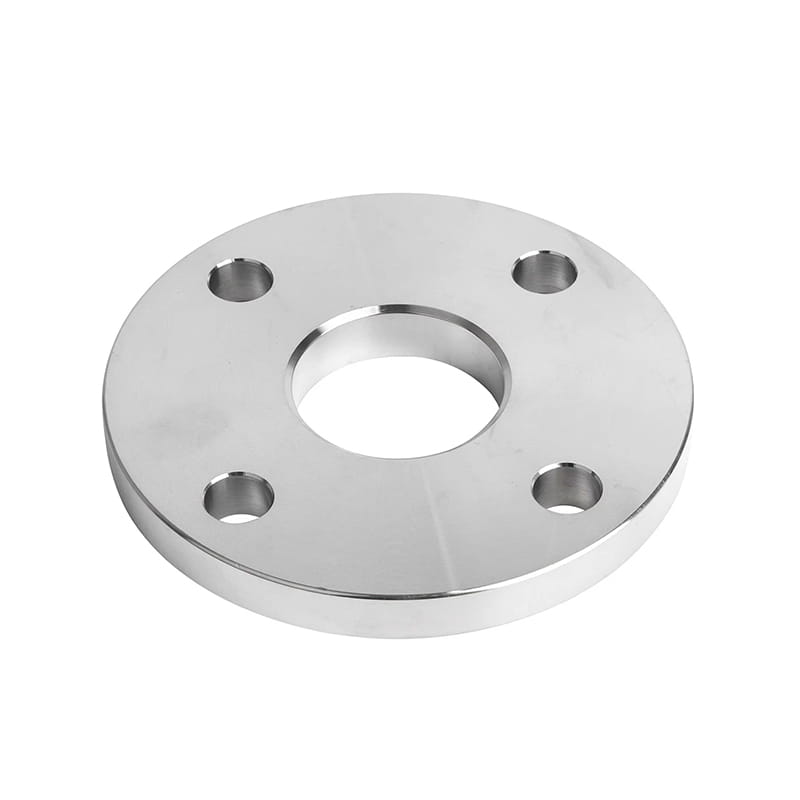

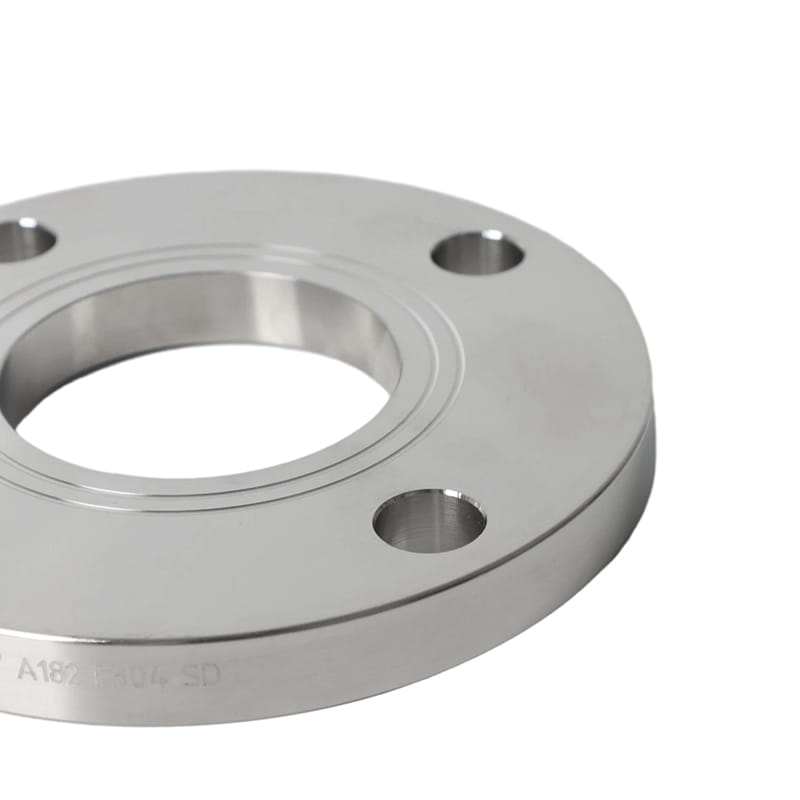

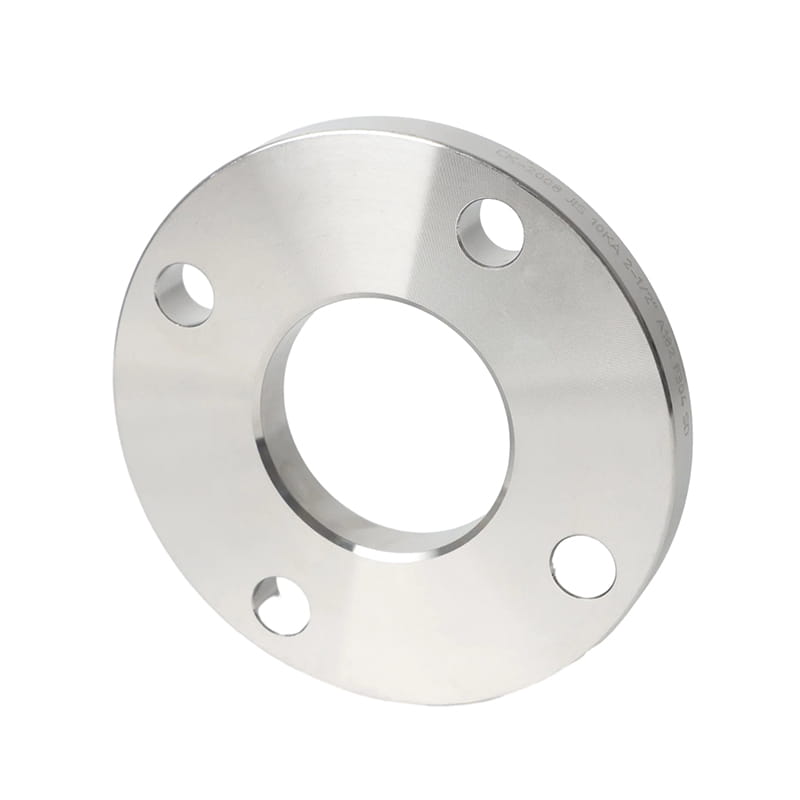

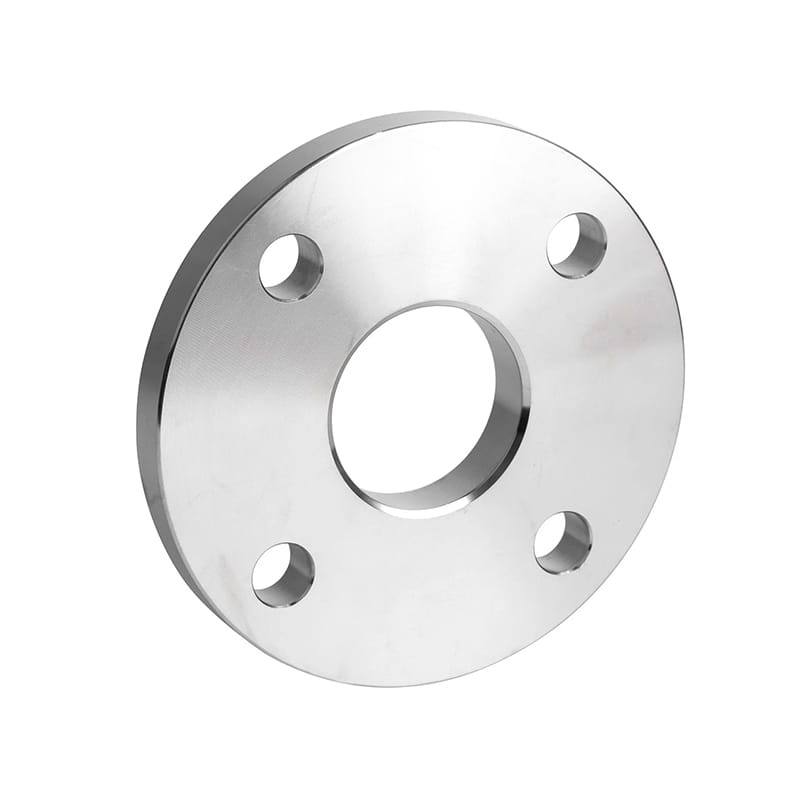

Hiiliteräslevylaippa, jossa on pulttireitit ympäröivän ympärillä

Hiiliteräslevylaippa, jossa on pulttireitit ympäröivän ympärillä

Laippalevyt ovat tyyppisiä kiinnikkeitä, joita käytetään kahden esineen pitämiseen yhdessä, tyypillisesti metallista valmistettu, ja ne toimivat putkien ja laitteiden ratkaisevina liittiminä. Niissä on tasainen, pyöreä levy pulttireiteillä, ne varmistavat kiinnityskiinnityksen.

Ne tarjoavat helpon asennuksen ja poistamisen helpottaen huoltoa. Järjestelmä koostuu kahdesta osasta: putken toinen pää ja levylaippa. Prosessi toimii hitsaamalla litteä ja pyöreä levy - levylaippa - putken toiseen päähän ja kiinnittämällä se sitten toiseen putkeen yhdessä tiivisteen kanssa. Niiden tasainen muotoilu varmistaa tasaisen paineen jakautumisen edistäen luotettavia tiivisteitä korkeapaineympäristöissä.

Levylaipat ovat monipuolisia ja yhteensopivia erilaisten materiaalien kanssa, joten ne sopivat moniin teollisuussovelluksiin. Laajasti käytettynä petrokemian ja valmistuksen kaltaisilla teollisuudenaloilla levylaipat edistävät vankkoja, vuodonkestäviä yhteyksiä, mikä parantaa nesteen kuljetuksen ja prosessoinnin tehokkuutta ja turvallisuutta teollisuusympäristöissä.

Laippapöytä voidaan helposti tehdä leikkaamalla ja muotoilemalla levylaippoja. Siksi verrattuna muun tyyppisiin laippoihin, ne ovat suhteellisen halpoja, mikä tekee niistä kustannustehokkaan valinnan. He voivat myös mukauttaa ne vastaamaan tiettyjä sovellustarpeita, kuten erilaisia paineasteita ja kokoja.

Edellinen ：No previous article
Seuraava ：Ruostumattomasta teräksestä valmistettu levylaippa mahdollistaa ruuvien toiseen putkeen

Esittely

Standardi	(1) Amerikkalainen standardi ASME/ANSI B 16.5, ASME B 16.47 -sarja A (MSS SP 44), ASME B 16.47 Sarja B (API 605) (2) British Standard BS 3293, BS 1560, BS 4504, BS 10 (3) Saksan standardi DIN2630, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2627, DIN2628, DIN2629 (4) Italian standardi Uni 2280, Uni 2281, Uni 2282, Uni 2283, Uni 2284 (5) Venäjä, australialainen, japanilainen standardi GOST 12821-80, AS2129, JIS B2220 / KS B1503
Materiaali	(1) Ruostumaton teräs: ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316TI, 310, 310S, 321, 321H, 317, 347, 347H, 904L; (2) Duplex & Super Duplex -teräs: ASTM / ASME A / SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 (3) Hiiliteräs: ASTM / ASME A / SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 GR.70 A36, A694 F42, F46, F52, F60, F65, F706; (4) matalan lämpötilan hiiliteräs: ASTM A350, LF2, LF3; (6) seosteräs: ASTM / ASME A / SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91; (7) Kupariseosteräs: ASTM SB 61, SB62, SB151, SB152 UNS NO. C 70600 (Cu-Ni 90/10), C 71500 (Cu-ni 70/30), UNS nro C 10100, 10200, 10300, 10800, 12000, 12200; (8) Nikkeli -seos: ASTM SB564, SB160, SB472, SB162 Nickel 200 (UNS nro N02200), Nickel 201 (UNS nro N02201), Monel 400 (UNS nro N04400), Monel 500 (IN05500), INCON 800 (UNK nro N08800), INCON 825. N08825), Inconel 600 (UNS nro N06600), Inconel 625 (UNS nro N06625), Inconel 601 (UNS NO. N06601), Hastelloy C 276 (UNS nro N10276), Alloy 20 (INS Nro N08020)
Pinta	Öljy musta maali, ruustimaali, sinkki, keltainen läpinäkyvä, kylmä ja kuuma dip galvanoitu
Tyyppi	taottu, lämpökäsitetty ja koneistettu
koko	1 "-12"
Toimitusaika	5-30 päivän kuluessa ennakkomaksun vastaanottamisesta
Pakkaus	Puulaatikot
Soveltaminen	Se koskee tilanteita, joissa väliaine on palava, räjähtävä, myrkyllinen ja paine on korkea, mukaan lukien öljy ja kaasu, kemiallinen, petrokemian ja sähköntuotanto, polttoaine- tai vesiputket jne.

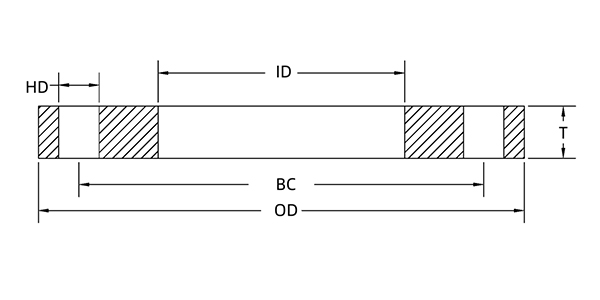

Nimellisputken koko	PAKSUUS	Dia: n ulkopuolella. (OD)	Dia: n sisällä. (Id)	Reikien lukumäärä	Reikä dia.	Pulttipiiri	Lähetyspaino
Sisä-	Tina)	OD (in)	Id (in)	Reiät	HD (in)	BC (in)	Punta
½	0.55	3.50	0.88	4	0.62	2.38	1.17
¾	0.552	3.88	1.09	4	0.62	2.75	1.45
1	0.500	4.25	1.36	4	0.62	3.12	1.73
1 ¼	0.500	4.62	1.70	4	0.62	3.50	2.00
1 ½	0.500	5.00	1.95	4	0.62	3.88	2.32
2	0.500	6.00	2.44	4	0.75	4.75	3.28
2 ½	0.500	7.00	2.94	4	0.75	5.50	4.50
3	0.500	7.50	3.57	4	0.75	6.00	4.88
3 ½	0.500	8.50	4.07	8	0.75	7.00	6.04
4	0.500	9.00	4.60	8	0.75	7.50	6.57
5	0.500	10.00	5.66	8	0.88	8.50	7.31
6	0.500	11.00	6.72	8	0.88	9.50	8.24
8	0.500	13.5	8.72	8	0.88	11.75	11.83
10	0.625	16.00	10.88	12	1.00	14.25	18.39
12	0.625	19.00	12.88	12	1.00	17.00	26.80
14	0.625	21.00	14.14	112	1.12	18.75	33.05
16	0.630	23.50	16.16	16	1.12	21.25	47.45
18	0.750	25.00	18.18	16	1.25	22.75	60.00
20	0.750	27.50	20.20	20	1.25	25.00	73.76
24	1.000	32.00	24.25	20	1.38	29.50	92.64
30	1.000	38.75	30.25	28	1.38	36.00	124.16
36	1.250	46.00	36.25	32	1.62	42.75	207.40
