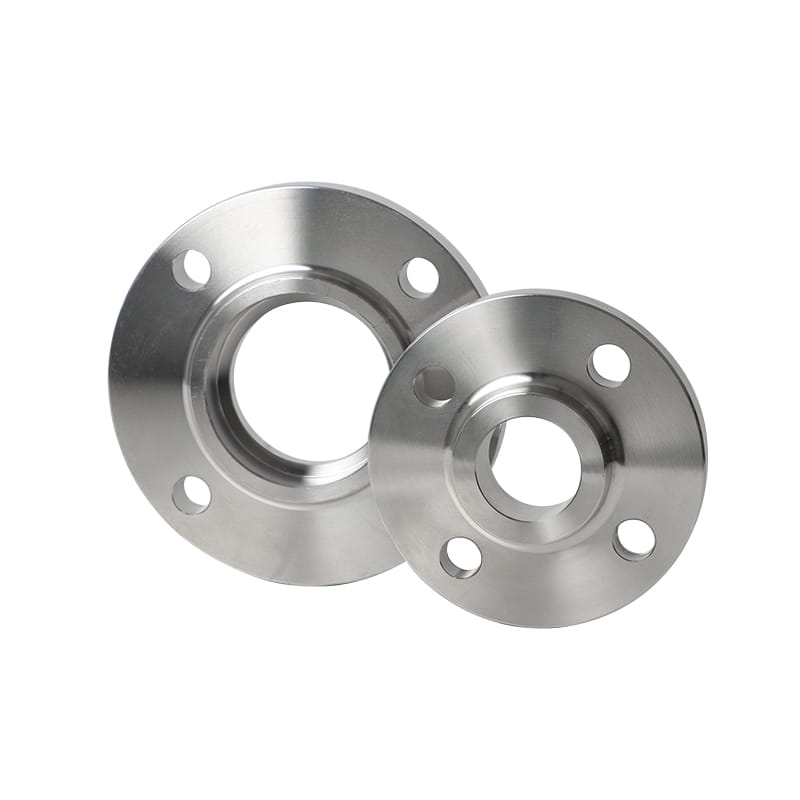

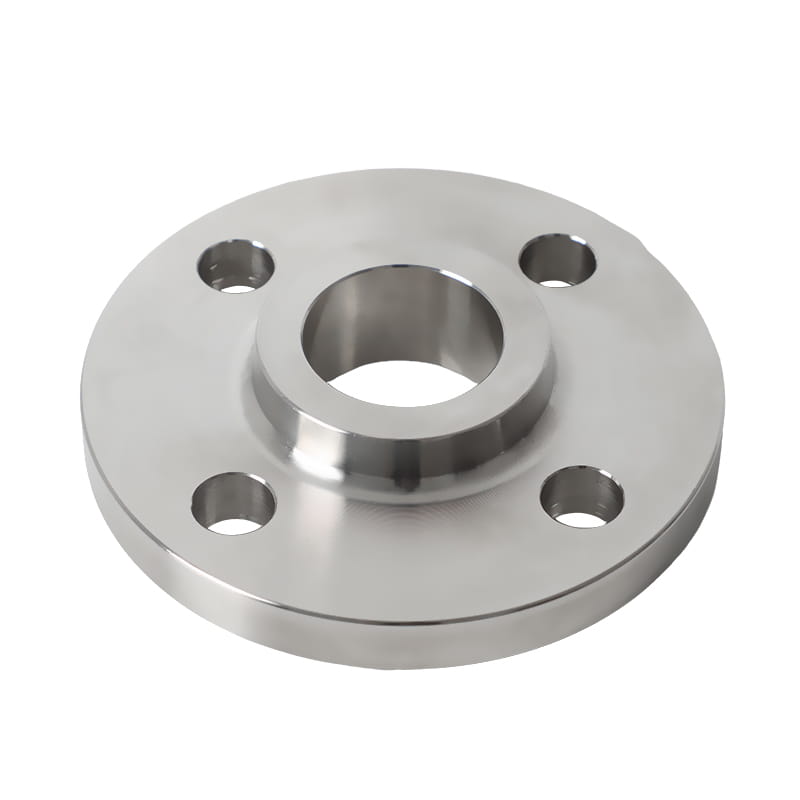

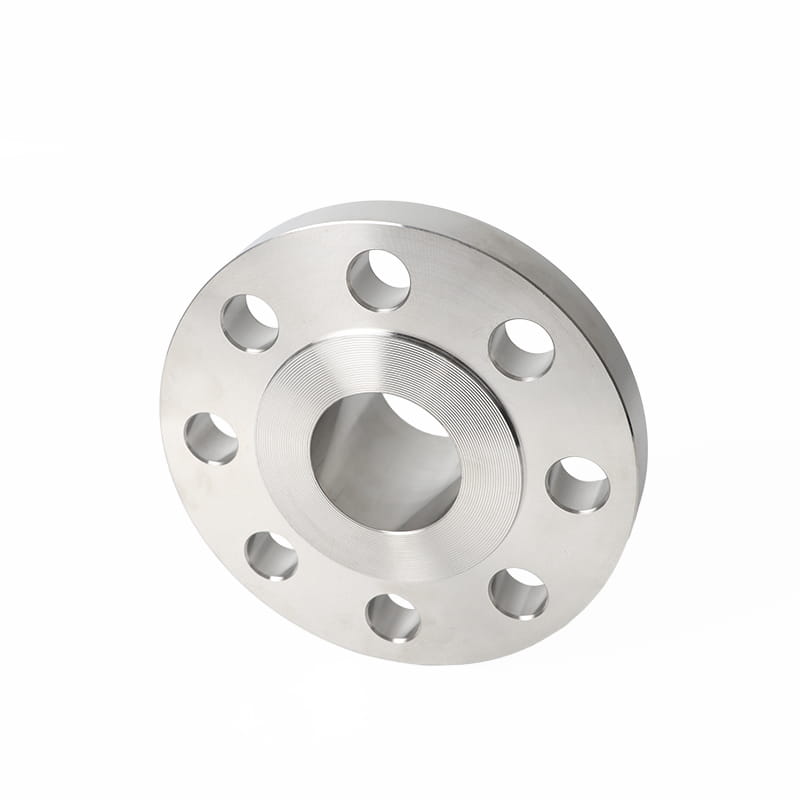

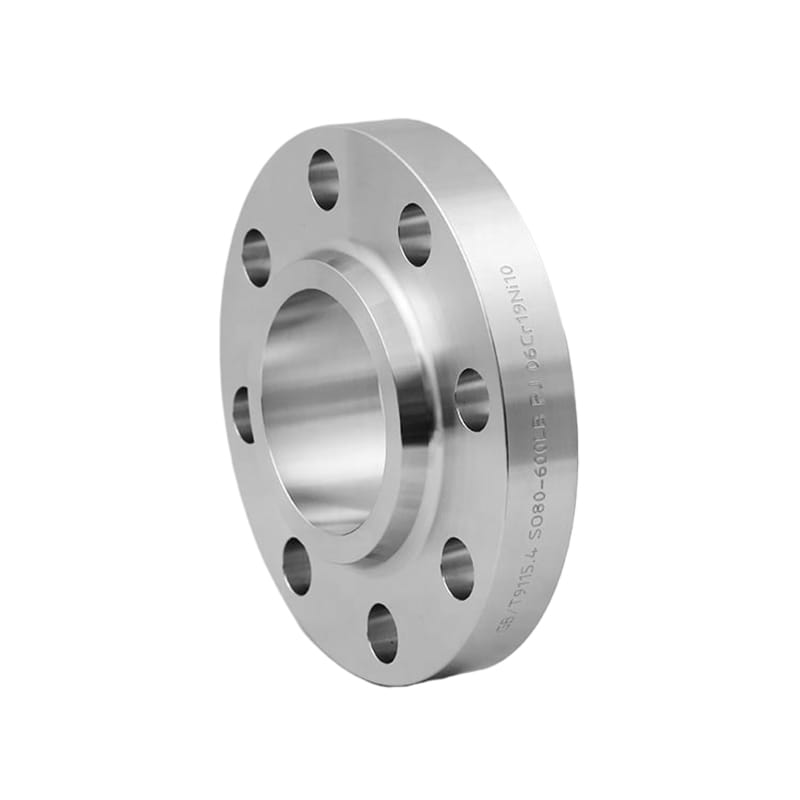

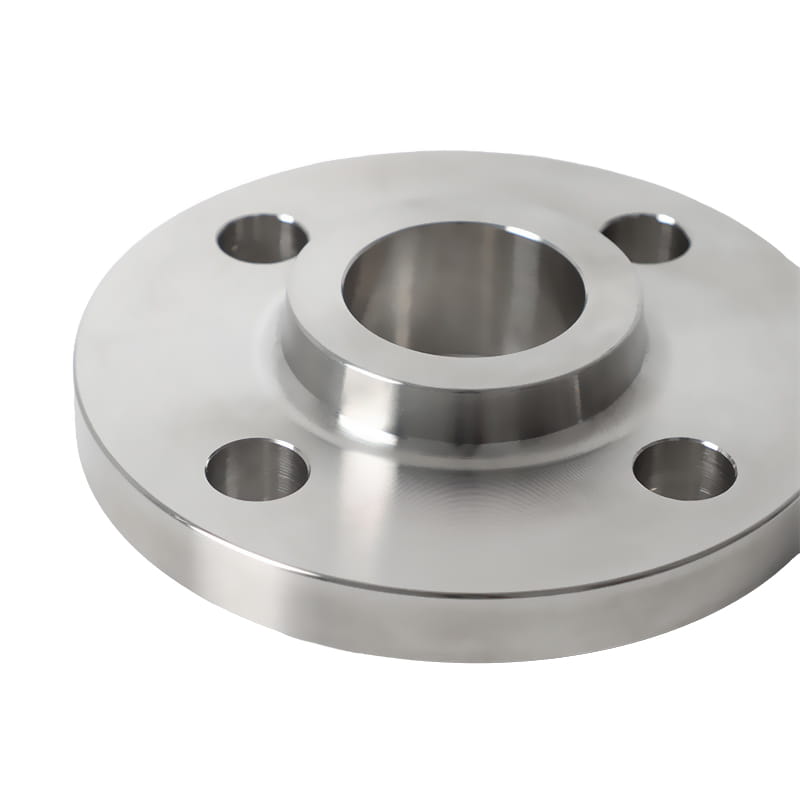

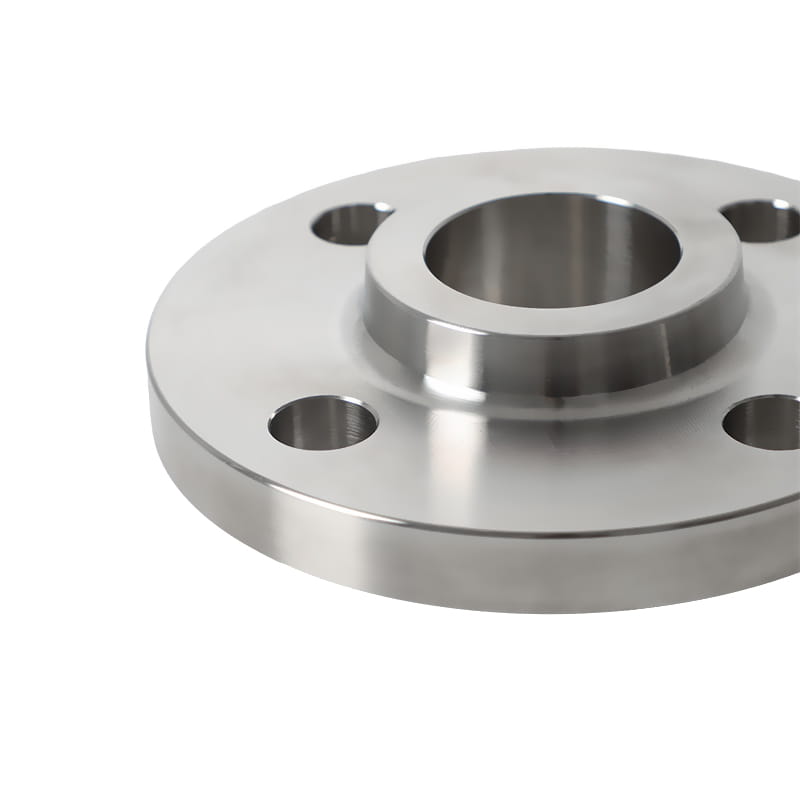

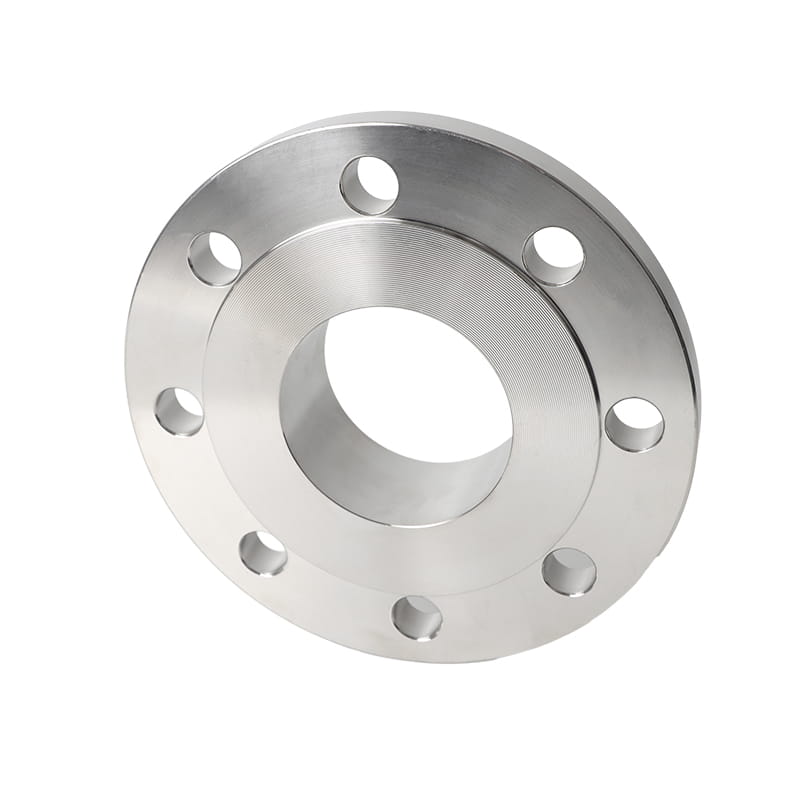

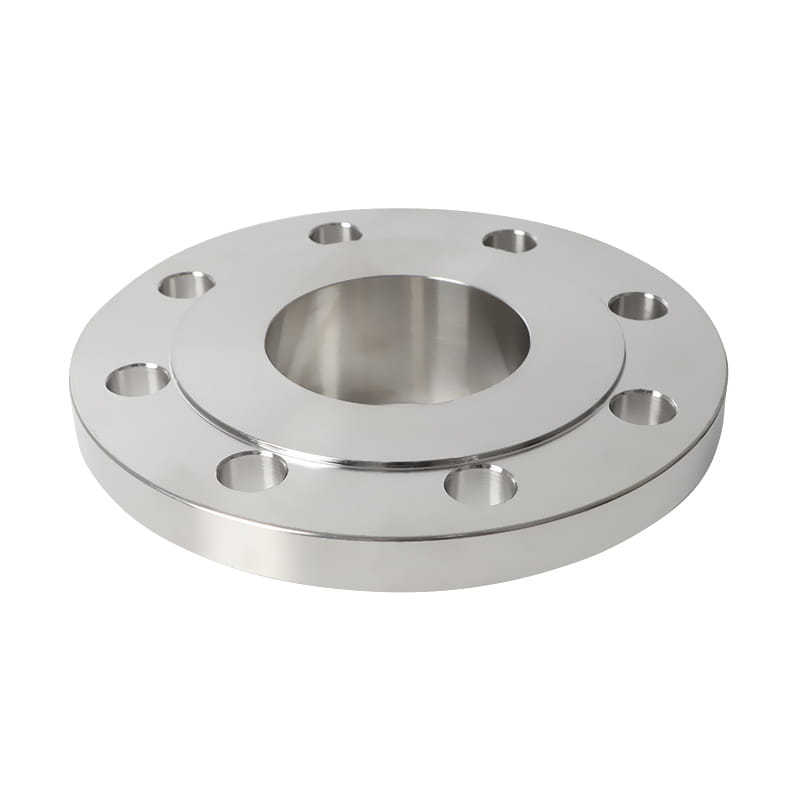

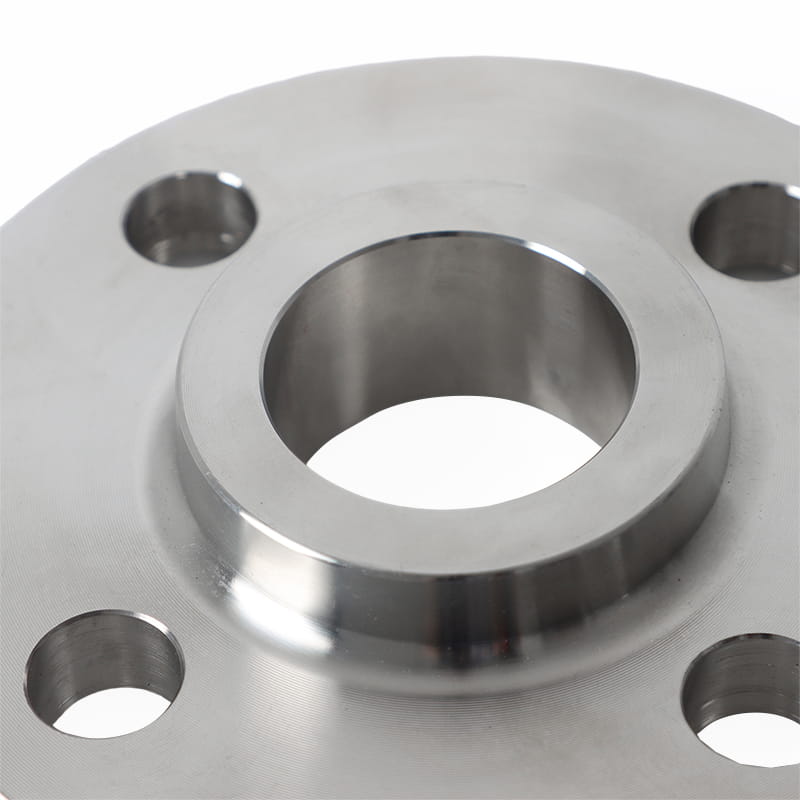

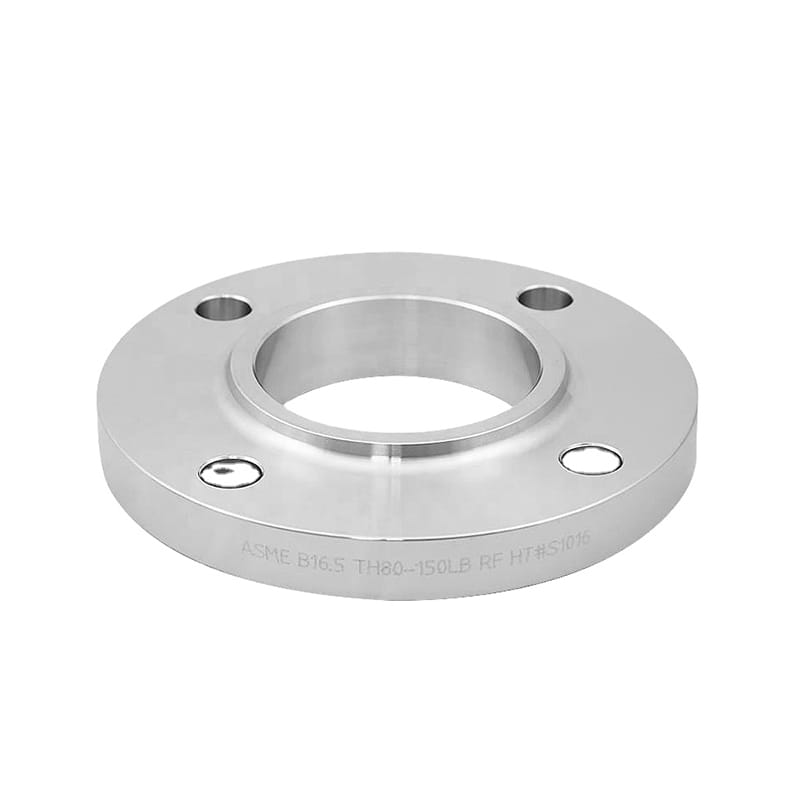

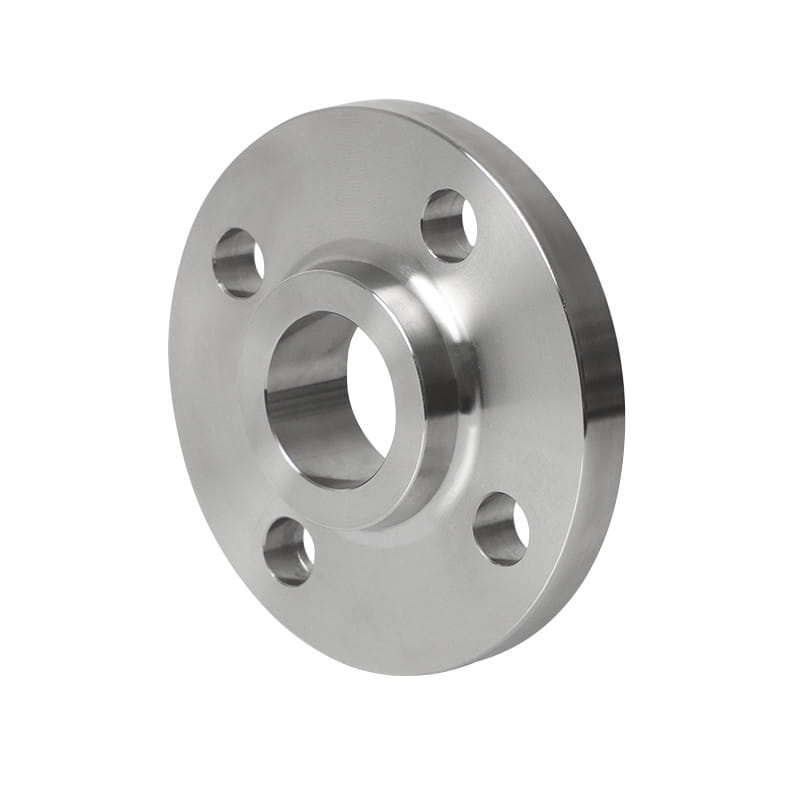

Matala napa galvanoitu ruostumaton liukuminen laippaan helppo asentaa

Matala napa galvanoitu ruostumaton liukuminen laippaan helppo asentaa

Liukumisilla on napa, jossa on erittäin matala profiili. Tämäntyyppinen laippa on yleensä kytketty putkeen yhdellä tai kahdella filethitsauksella, on kuitenkin mahdollista käyttää vain yhtä hitsausta.

Liukuva laippa on yksinkertainen ja luotettava vaihtoehto hitsauskaulaan, koska siinä ei ole hitsausvieroa, ja siksi se antaa putken säätää pituisena verrattuna laipan asentoon. Liukumisen reikä antaa runsaasti tilaa vastaavalle putkelle. Tämä mahdollistaa riittävän työtilan hitsaajan ja valmistajan yhteyden muodostamiseksi.

Yleensä liukuva laippa voidaan valmistaa taostamalla, teräsleikkauksella, valulla jne. Näiden valmistustyyppien joukossa taontatyyppi saavuttaa luotettavaa laatua ja sitä käytetään myös yleisesti.

Liukumisen edut laipassa: (1) alhaisemmat asennuskustannukset; (2) parempi vuototodistus; (3) helpommin yhdenmukainen muiden osien kanssa asennuksen aikana; (4) laipan laipan sisäinen ja ulkoinen hitsaus; (5) putkilinjan tarkka leikkaus vaatii vähemmän aikaa; (6) Laipan putkilevyinä se voi olla hyvin yhteensopiva.

Edellinen ：Ruostumattomasta teräksestä valmistettu 304 taottu liukumä laipassa vahvistetulla napalla pohjassa
Seuraava ：No next article

Esittely

Standardi	ANSI/ASME B16.5, BS4505, GOST12820-80, DIN, UNI, EN1092-1, JIS/KS jne.
Materiaali	Hiiliteräs: SA105N, SA266, SA765, A350LF2, A350LF6; Alloy Steel: A182F11, A182F22, A182FF22V; Ruostumaton teräs: A182F304, A182F316, A182F51, A182F53, A182F60, S31008, S32168, S347H
Pinta	Öljy
Tyyppi	Taottu, teräsleikkaus, valu jne.
koko	DN15-DN600, räätälöimä ulomman halkaisija on 6000 mm
Toimitusaika	5-30 päivän kuluessa ennakkomaksun vastaanottamisesta
Pakkaus	Tavallinen vientipakkaus (vanerikotelo ulkopuolelta, muovikangas sisäpuolella).
Soveltaminen	Matalapaineinen paineilentolinja ja prosessin linjat aineille, kuten höyrylle, kondensaatioille jne.

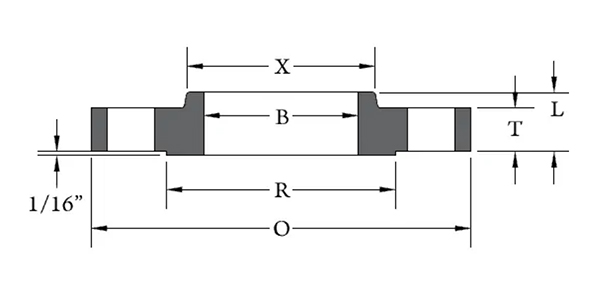

Nom. Putken koko	N	B -	T	Lens	X		R -	Reiät	Reikä-D	Pultti Circle Dia
½	3.50	0.88	0.38	0.56	1.19	1.38		4	0.62	2.38
¾	3.88	1.09	0.44	0.56	1.50	1.69		4	0.62	2.75
1	4.25	1.36	0.50	0.62	1.94	2.00		4	0.62	3.12
1¼	4.62	1.70	0.56	0.75	2.31	2.50		4	0.62	3.50
1 ½	5.00	1.95	0.62	0.81	2.56	2.88		4	0.62	3.88
2	6.00	2.44	0.69	0.94	3.06	3.62		4	0.75	4.75
2½	7.00	2.94	0.81	1.06	3.56	4.12		4	0.75	5.50
3	7.50	3.57	0.88	1.12	4.25	5.00		4	0.75	6.00
3½	8.50	4.07	0.88	1.19	4.81	5.50		8	0.75	7.00
4	9.00	4.57	0.88	1.25	5.31	6.19		8	0.75	7.50
5	10.00	5.66	0.88	1.38	6.44	7.31		8	0.88	8.50
6	11.00	6.72	0.94	1.50	7.56	8.50		8	0.88	9.50
8	13.50	8.72	1.06	1.69	9.69	10.62		8	0.88	11.75
10	16.00	10.88	1.12	1.88	12.00	12.75		12	1.00	14.25
12	19.00	12.88	1.19	2.12	14.38	15.00		12	1.00	17.00
14	21.00	14.14	1.31	2.19	15.75	16.25		12	1.12	18.75
16	23.50	16.16	1.38	2.44	18.00	18.50		16	1.12	21.25
18	25.00	18.18	1.50	2.62	19.88	21.00		16	1.25	22.75
20	27.50	20.20	1.62	2.81	22.00	23.00		20	1.25	25.00
22	29.50	22.22	1.75	3.07	24.25	25.25		20	1.38	27.25
24	32.00	24.25	1.81	3.19	26.12	27.25		20	1.38	29.50
