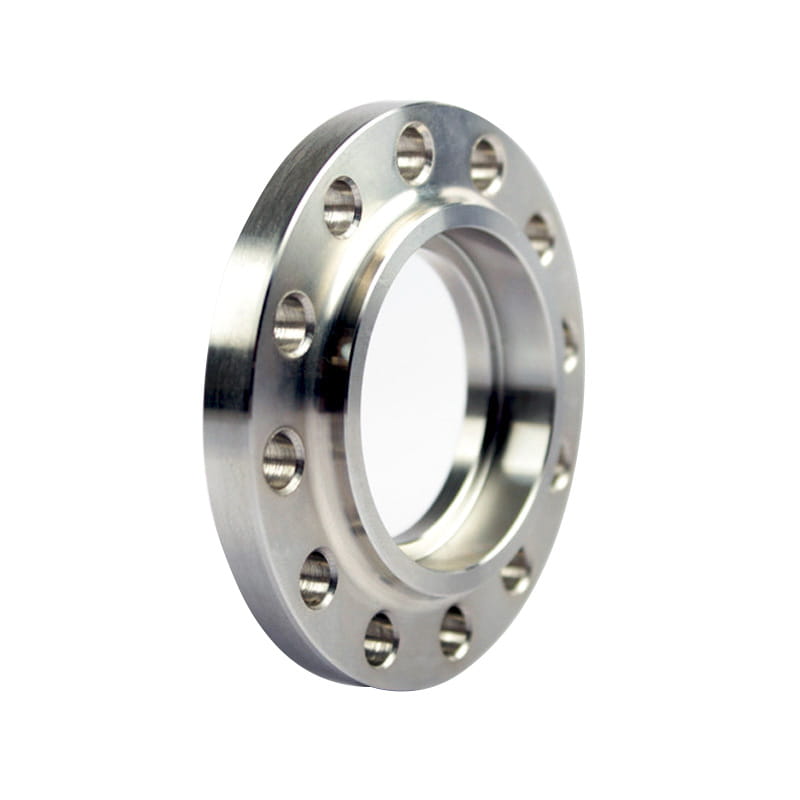

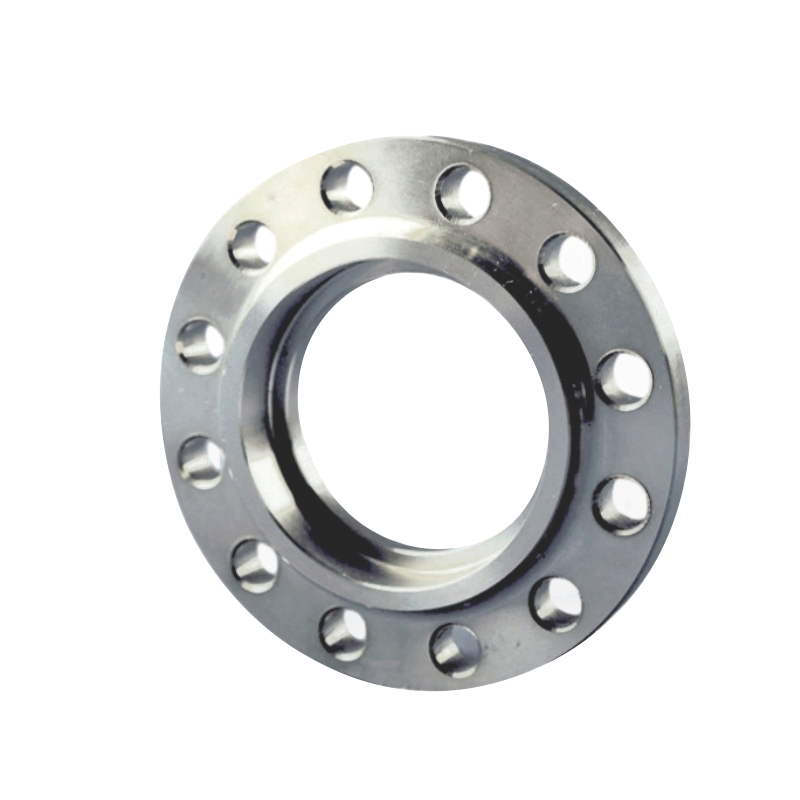

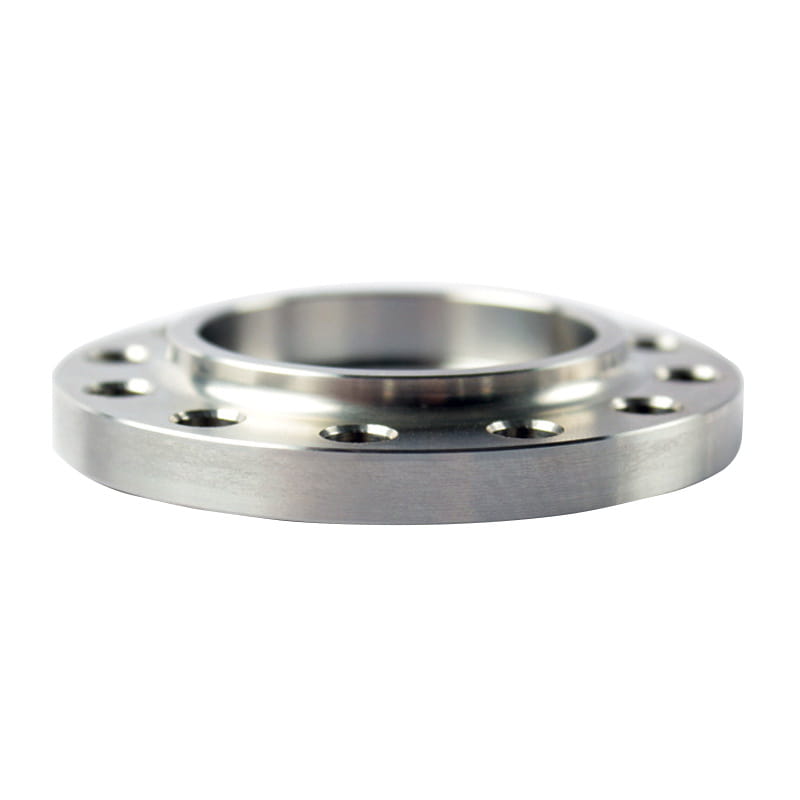

ASA -pistorasian laippa （SW -laippa) estä putken reiän tunkeutuminen

ASA -pistorasian laippa （SW -laippa) estä putken reiän tunkeutuminen

Pistorasiahitsapuissa on pistorasian kaltainen pää, johon putki työnnetään ja hitsataan turvallisen ja kestävän liiton saamiseksi.

Nämä pistorasian laipat yhdistävät päätyputkeen filethitsauksella pistorasian navan tunnuksella, koska putki on suunniteltu istumaan melkein huuhtelemaan laipan vastareunaa vasten. Laajennusväli putken päättymisen ja vastareunan välisissä lehdissä on vain tarpeeksi tilaa hitsaajan putken säätämiseksi liiton sisällä.

Pistorasian hitsauslaipat laajin levitysalue on pienten mittojen putkissa, jotka johtavat nesteitä korkeissa paineissa. Pistorasian hitsauslaippa on haitta siinä mielessä, että laippa on herkkä rakokorroosiolle. Prosessin nesteen syövyttävät liuokset voivat kertyä putken ulkopinnan ja laipan pistorasian väliin muodostettuihin rakoihin ja rakoihin, mikä voi aiheuttaa rakojen korroosiota. Siksi ei ole suositeltavaa käyttää pistorasiahitsauslaippaa syövyttävissä sovelluksissa.

Edellinen ：No previous article
Seuraava ：Ruostumattomasta teräksestä valmistettu pistorasiahitsava laippa vähentää vuotojen riskiä

Esittely

Standardi	ANSI ： ANSI B16.5 、 ANSI B16.47 、 MSS SP44 、 ANSI B16.36 、 ANSI B16.48 DIN ： DIN2527 、 DIN2566 、 DIN2573 、 DIN2576 、 DIN2641 、 DIN2642 、 DIN2655 、 DIN2656 、 DIN2627 、 DIN2628 、 DIN2629 、 DIN 2631 、 DIN2632 、 DIN2633 、 DIN2634 、 DIN2635 、 DIN2636 、 DIN2637 、 DIN2638 、 DIN2673 BS ： BS4504 、 BS4504 、 BS1560 、 BS10
Materiaali	Ruostumaton teräs, duplex -teräs jne.
Pinta	Ruostekestävä öljy, kuuma galvanointi
Tyyppi	CNC -leikkaus
koko	Asa, Asa, Ansi, BS, En, Din, PN, Jis
Toimitusaika	5-30 päivän kuluessa ennakkomaksun vastaanottamisesta
Pakkaus	Vanerikotelo tai kuormalava
Soveltaminen	Öljy- ja kaasu, kemianteollisuus, putkisto, lämmitys, vesihuoltojärjestelmät, voimalaitos, paperi- ja massan teollisuus, elintarvikkeiden jalostusteollisuus, rakenneputki, valmistusteollisuus ja yleiskäyttöiset sovellukset jne.

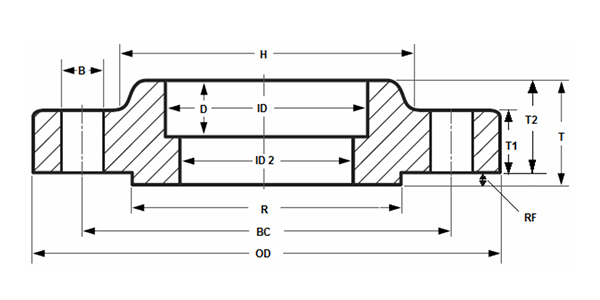

NPS	Henkilöllisyystodistus	Od	Pulttiympyrä (BC)	Nostetut kasvot (R)	Nostetut kasvot (RF)	H	D -d	ID 2	Nostettu kasvojen paksuus (t)	T1	Litteä kasvojen paksuus (T2)	Pultin reikä (b)	Pultin reikien lukumäärä
½	0.88	3.50	2.38	1.38	0.063	1.19	0.38	0.62	0.62	0.38	0.56	0.62	4
¾	1.09	3.88	2.75	1.69	0.063	1.50	0.44	0.82	0.62	0.44	0.56	0.62	4
1	1.36	4.25	3.12	2.00	0.063	1.94	0.50	1.05	0.69	0.50	0.63	0.62	4
1¼	1.70	4.62	3.50	2.50	0.063	2.31	0.56	1.38	0.81	0.56	0.75	0.62	4
1 ½	1.97	5.00	3.88	2.88	0.063	2.56	0.62	1.61	0.88	0.62	0.82	0.62	4
2	2.44	6.00	4.75	3.62	0.063	3.06	0.69	2.07	1.00	0.69	0.94	0.75	4
2½	2.94	7.00	5.50	4.12	0.063	3.56	0.75	2.47	1.12	0.82	1.06	0.75	4
3	3.57	7.50	6.00	5.00	0.063	4.25	0.81	3.07	1.19	0.88	1.13	0.75	4
3½	4.07	8.50	7.00	5.50	0.063	4.81	0.88	3.55	1.25	0.88	1.19	0.75	8
4	4.57	9.00	7.50	6.19	0.063	5.31	0.94	4.03	1.31	0.88	1.25	0.75	8
5	5.66	10.00	8.50	7.31	0.063	6.44	0.94	5.05	1.44	0.88	1.38	0.88	8
6	6.72	11.00	9.50	8.50	0.063	7.56	1.06	6.07	1.56	0.94	1.50	0.88	8
8	8.72	13.50	11.75	10.62	0.063	9.69	1.25	7.98	1.75	1.06	1.69	0.88	8
10	10.88	16.00	14.25	12.75	0.063	12.00	1.31	10.02	1.94	1.13	1.88	1.00	12
12	12.88	19.00	17.00	15.00	0.063	14.38	1.56	12.00	2.19	1.19	2.13	1.00	12
14	14.14	21.00	18.75	16.25	0.063	15.75	1.63	13.25	2.25	1.32	2.19	1.12	12
16	16.16	23.50	21.25	18.50	0.063	18.00	1.75	15.25	2.50	1.38	2.44	1.12	16
18	18.18	25.00	22.75	21.00	0.063	19.88	1.94	17.25	2.69	1.50	2.63	1.25	16
20	20.20	27.50	25.00	23.00	0.063	22.00	2.13	19.25	2.88	1.63	2.83	1.25	20
22	22.22	29.50	27.25	25.25	0.063	24.25	2.38	21.25	3.13	1.75	3.07	1.38	20
24	24.25	32.00	29.50	27.25	0.063	26.12	2.50	23.25	3.25	1.82	3.19	1.38	20
