Kapenevat kierteet ru

Putkitulpat ovat lieriömäisiä metallilaitteita, joissa on kapeneva akseli toisessa päässä ja toisessa asemaosasta. Se on yksinkertainen ja halpa menetelmä putken kytkemiseksi. Kapenevilla kierteillä on pieni kartioprofiili, mikä aiheuttaa uros- ja naaraslankojen puristumisen toisiaan vastaan tiukan tiivisteen muodostamiseksi. Käytössä uros kierteitetty akseli on ruuvattu putken tai kotelon naaraslankaan.

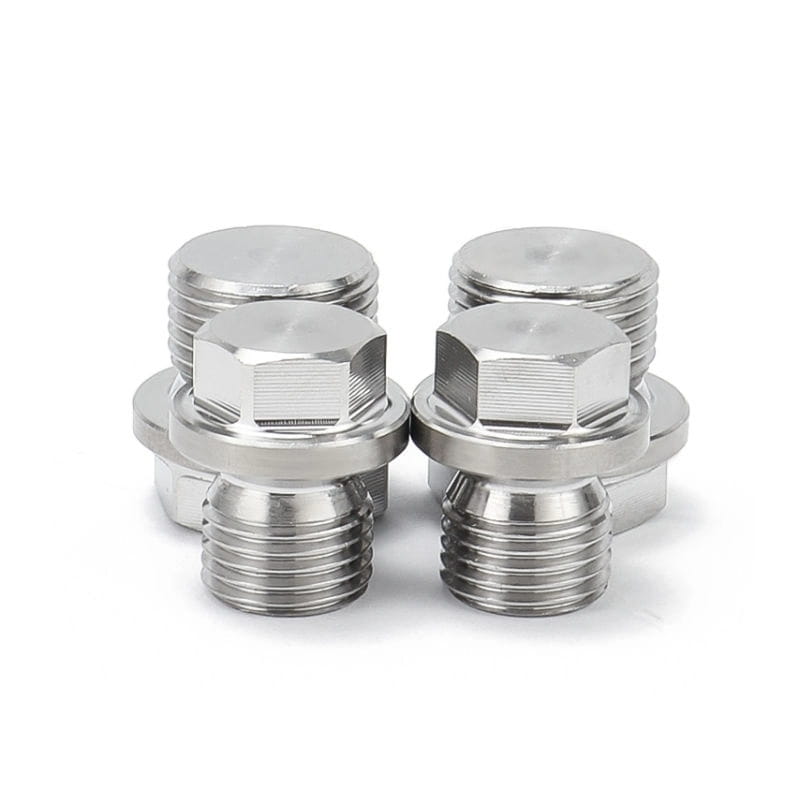

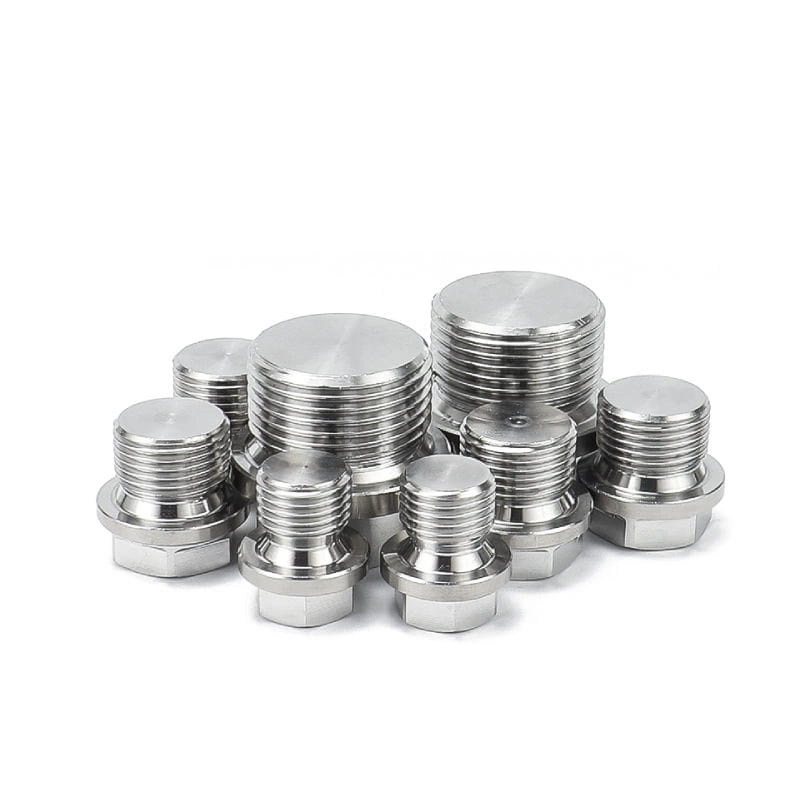

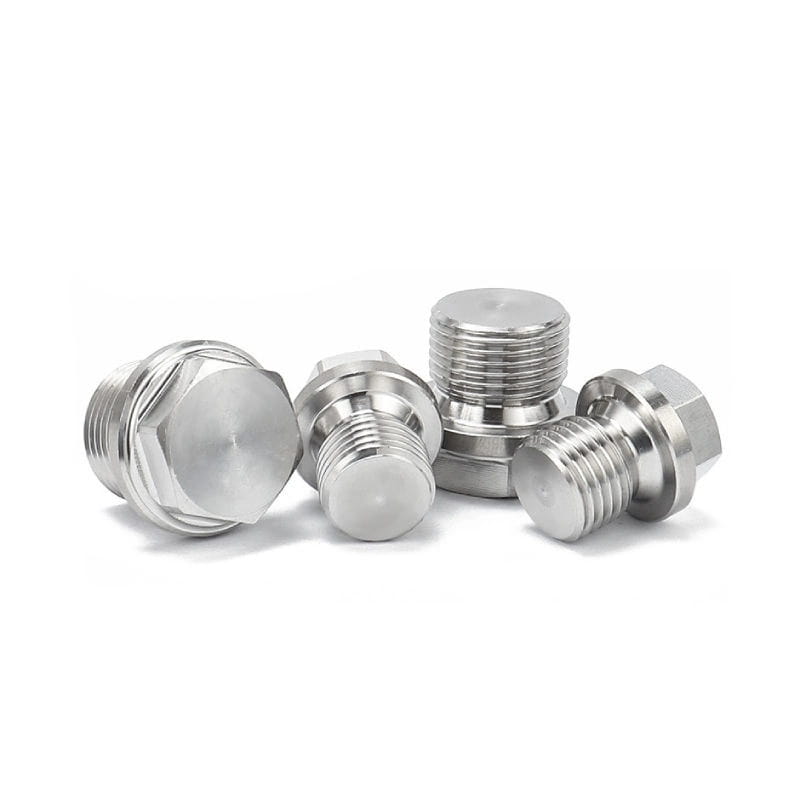

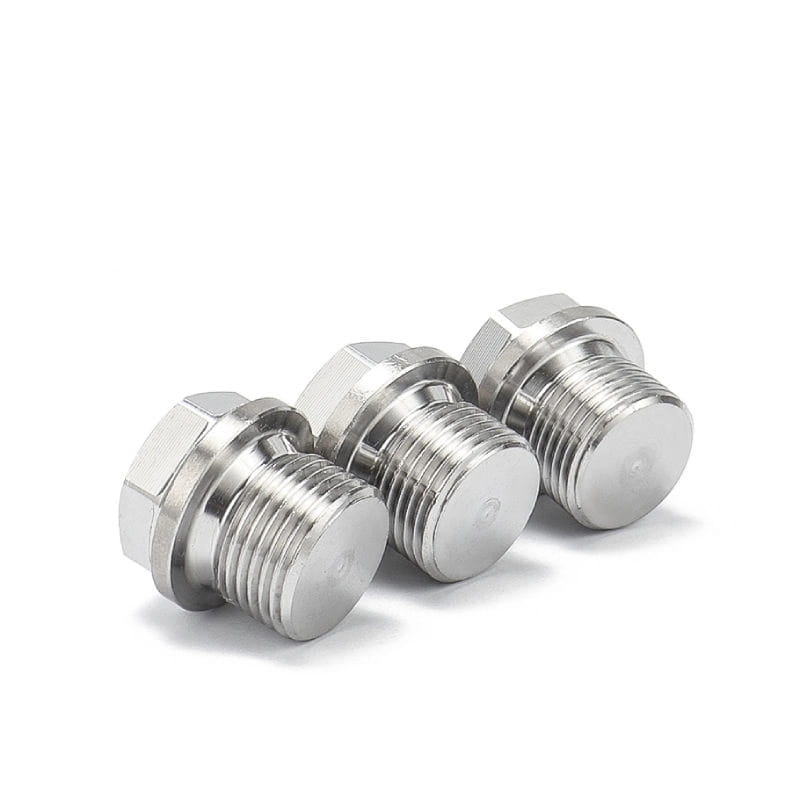

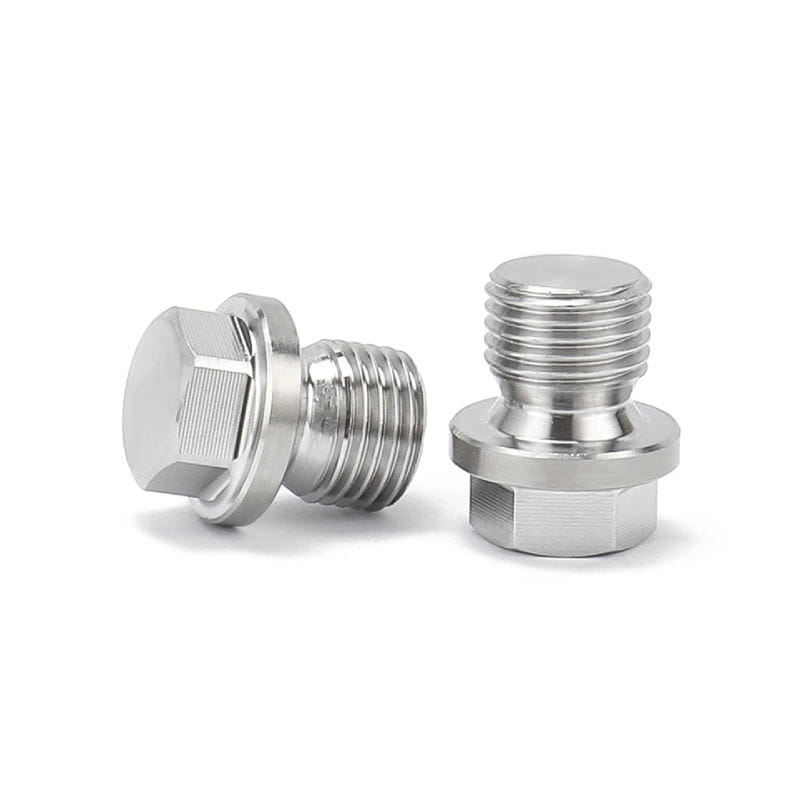

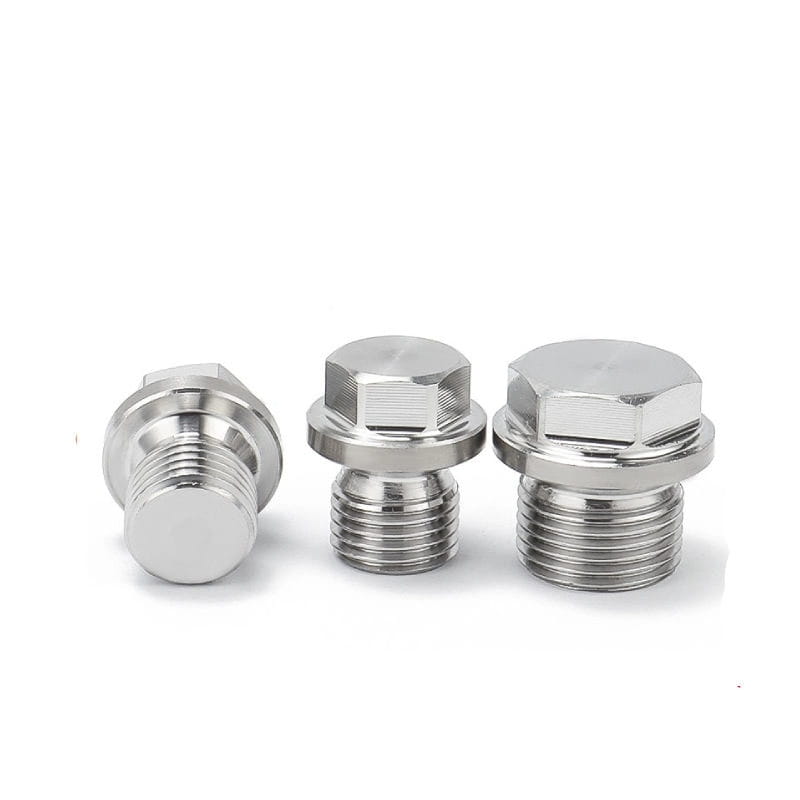

Ruostumattomasta teräksestä valmistetut kierteitetyt pistokkeet voidaan asettaa kierteitettyihin aukkoihin ja tiivistää putkien päät, jolloin saadaan vakaampi ja tasaisempi tiiviste ja estämällä likaa, kosteutta tai muita epäpuhtauksia vaikuttamasta kierteisiin. Ne tulevat kappaleen rungon suunnittelussa, ja helppo palautettava tulppakokoonpano tekee näistä teollisuusputkilaitteista erittäin helppo ylläpitää ja puhdistaa.

Yleensä nämä putkistopistokkeet pinnoitetaan usein kromilla tai nikkelillä viimeistelyä varten ja parempaa korroosionkestävyyttä.

Putkitulpan ensisijainen rooli on estää nesteiden virtaus, mutta niitä käytetään myös estämään lika ja muut epäpuhtaudet pääsemästä putkeen aukkoon. Niitä käytetään aloilla, jotka vaihtelevat putkistosta ja rakentamisesta hydrauliikka-, kaasu- ja öljykuljetukseen, maatalouteen, elintarvikkeiden ja juomien valmistukseen sekä teollisuuden kemikaalien jalostukseen jne.

Edellinen ：Kierteiset ruostumattomat putkikorkit, joita käytetään putkiston suunnan muuttamiseen
Seuraava ：Resters -korroosio ruostumattomasta teräksestä valmistettu putkitulpat urospuoliset NPT -kierteet

Esittely

Standardi	ASTM A312, ANSI B16.9, EN, DIN, GOST, JIS jne
Materiaali	Hiiliteräs: A105, A350 LF2 jne. Putkilinjateräs: ASTM 694 F42, F52, F60, F65, F70 ja ETC. Ruostumaton teräs: A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316TI, 317/317L, 904L, 1,4301, 1,4307, 1,4401, 1,457 Duplex Ruostumaton teräs: ASTM A182 F51, F53, F55, UNS31803, SAF2205, UNS32205, UNS32750, UNS32760, 1,4462,1,4410,1,4501 ja jne. Nickel Alloy: Inconel600, Inconel625, Inconel690, Incoloy800, Incoloy 825, Incoloy 800H, C22, C-276, Monel400, Alloy20 jne.
Pinta	Hiekka, peili, hiusraja, hiekkapuhallus, harja, kirkas
Tyyppi	CNC: n tai sorvin kone
koko	M10-64
Toimitusaika	5-30 päivän kuluessa ennakkomaksun vastaanottamisesta
Pakkaus	kääritty-Carton-lavan tai merikelpoisessa puisessa kotelossa
Soveltaminen	Öljy/ilmailu-/metallurgia/puolijohde/voimalaitos

Ruuvmminiiiiäniiiiiiän kierre			M10	M12	-	-	M14	M16	-	-	M18	M20	-	-	M22	M24	M26
d -d -d -d -d			M10	M12	-	-	M14	M16	-	-	M18	M20	-	-	M22	M24	M26
d	Putkilangan		G 1/8 a	-	G 1/4A#	G 1/4a	-	-	G 3/8A#	G 3/8a	-	-	G 1/2A#	G 1/2A	-	-	-
p	Pitch 1		1	1.5	-	-	1.5	1.5	-	-	1.5	1.5	-	-	1.5	1.5	1.5
	Sävelkorkeus 2		-	-	-	-	-	-	-	-	-	2*	-	-	-	-	-
c	Min = nimelliskoko		3	3	3	3	3	3	3	3	4	4	4	4	4	4	4
	max		3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	4.5	4.5	4.5	4.5	4.5	4.5	4.5
DK	Max = nimelliskoko		14	17	18	18	19	21	22	22	23	25	26	26	27	29	31
	minii		13.57	16.57	17.57	17.57	18.48	20.48	21.48	21.48	22.48	24.48	25.48	25.48	26.48	28.48	30.38
e	min	DIN 475-1	-	-	-	-	-	18.72	18.72	18.72	18.72	20.88	20.88	20.88	20.88	23.91	-
		Din ISO 272	10.89	14.2	14.2	14.2	14.2	17.59	17.59	17.59	17.59	19.85	19.85	19.85	19.85	22.78	26.17
i	Nimelliskoko		8	12	8	12	12	12	8	12	12	14	10	14	14	14	16
	min		7.8	11.8	7.8	11.8	11.8	11.8	7.8	11.8	11.8	13.8	9.8	13.8	13.8	13.8	15.8
	max		8.2	12.2	8.2	12.2	12.2	12.2	8.2	12.2	12.2	14.2	10.2	14.2	14.2	14.2	16.2
h	≈		17	21	17	21	21	21	17	21	24	26	22	26	26	27	30
m	Nimelliskoko		6	6	6	6	6	6	6	6	8	8	8	8	8	9	10
	min		5.76	5.76	5.76	5.76	5.76	5.76	5.76	5.76	7.71	7.71	7.71	7.71	7.71	8.71	9.71
	max		6.24	6.24	6.24	6.24	6.24	6.24	6.24	6.24	8.29	8.29	8.29	8.29	8.29	9.29	10.29
s	DIN 475-1	max	-	-	-	-	-	17	17	17	17	19	19	19	19	22	-
		min						16.57	16.57	16.57	16.57	18.48	18.48	18.48	18.48	21.16	-
	Din ISO 272	max	10	13	13	13	13	16^	16^	16^	16^	18^	18^	18^	18^	21^	24
		min	9.64	12.57	12.57	12.57	12.57	15.57	15.57	15.57	15.57	17.57	17.57	17.57	17.57	20.16	23.16
1000 yksikköä / kg /			12	20.3	20	23.8	25	35.2	32.2	38.1	48.6	64.5	57.8	66.6	73.4	93.5	120

Ruuvin kierre			-	M27	M30	M33	M36	M38	M39	M42	M45	M48	M52	-	M56	M60	M64
d			-	M27	M30	M33	M36	M38	M39	M42	M45	M48	M52	-	M56	M60	M64
d	Putkilangan		G 3/4A#	G 3/4a	-	G 1A	-	G 1 1/8a	-	G 1 1/4a	-	G 1 1/2a	-	G 1 3/4a	-	G 2A	-
p	Pitch 1		-	-	1.5	-	1.5	1.5	-	1.5	1.5	1.5	1.5	-	-	-	-
	Sävelkorkeus 2		-	2	2	2	2	-	2	2	2	2	2	-	2	2	2
c	Min = nimelliskoko		4	4	4	5	5	5	5	5	5	5	5	5	5	5	5
	max		4.5	4.5	4.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5
DK	Max = nimelliskoko		32	32	36	39	42	44	46	49	52	55	60	62	64	68	72
	min		31.38	31.38	35.38	38.38	41.38	43.38	45.38	48.38	51.26	54.26	59.26	61.26	63.26	67.26	71.26
e	min	DIN 475-1	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		Din ISO 272	26.17	26.17	26.17	29.56	29.56	29.56	29.56	32.95	32.95	32.95	32.95	32.95	32.95	32.95	32.95
i	Nimelliskoko		12	16	16	16	16	16	16	16	16	16	16	20	20	20	20
	min		11.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	19.8	19.8	19.8	19.8
	max		12.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	20.2	20.2	20.2	20.2
h	≈		26	30	30	32	32	32	32	33	33	33	33	40	40	40	40
m	Nimelliskoko		10	10	10	11	11	11	11	12	12	12	12	15	15	15	15
	min		9.71	9.71	9.71	10.65	10.65	10.65	10.65	11.65	11.65	11.65	11.65	14.65	14.65	14.65	14.65
	max		10.29	10.29	10.29	11.35	11.35	11.35	11.35	12.35	12.35	12.35	12.35	15.35	15.35	15.35	15.35
s	DIN 475-1	max	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		min	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	Din ISO 272	max	24	24	24	27	27	27	27	30	30	30	30	36	36	36	36
		min	23.16	23.16	23.16	26.16	26.16	26.16	26.16	29.16	29.16	29.16	29.16	35	35	35	35
1000 yksikköä / kg			109	127	148	195	220	238	255	300	340	375	430	572	620	695	774
