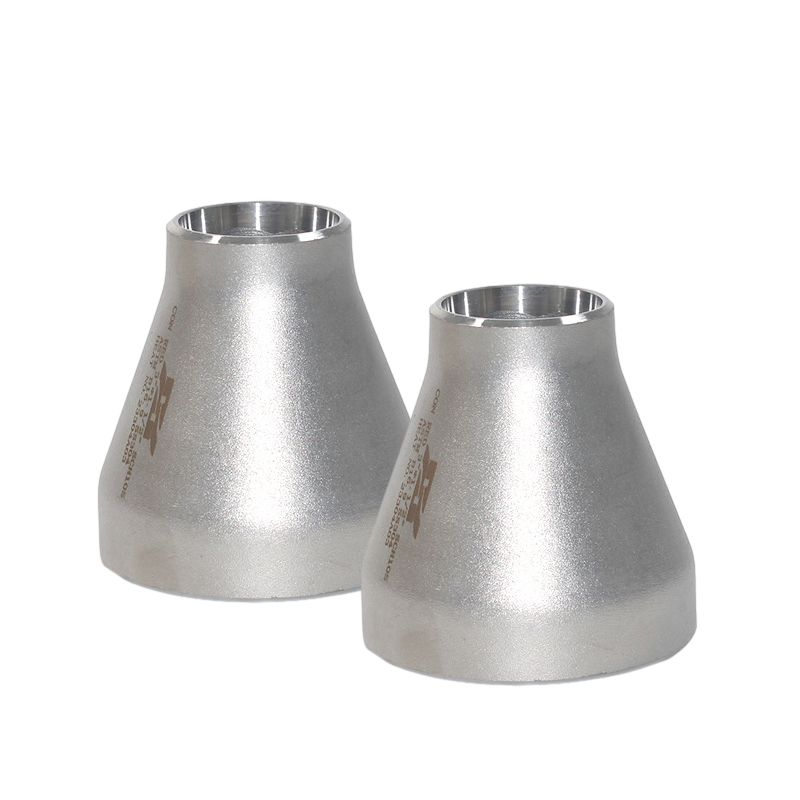

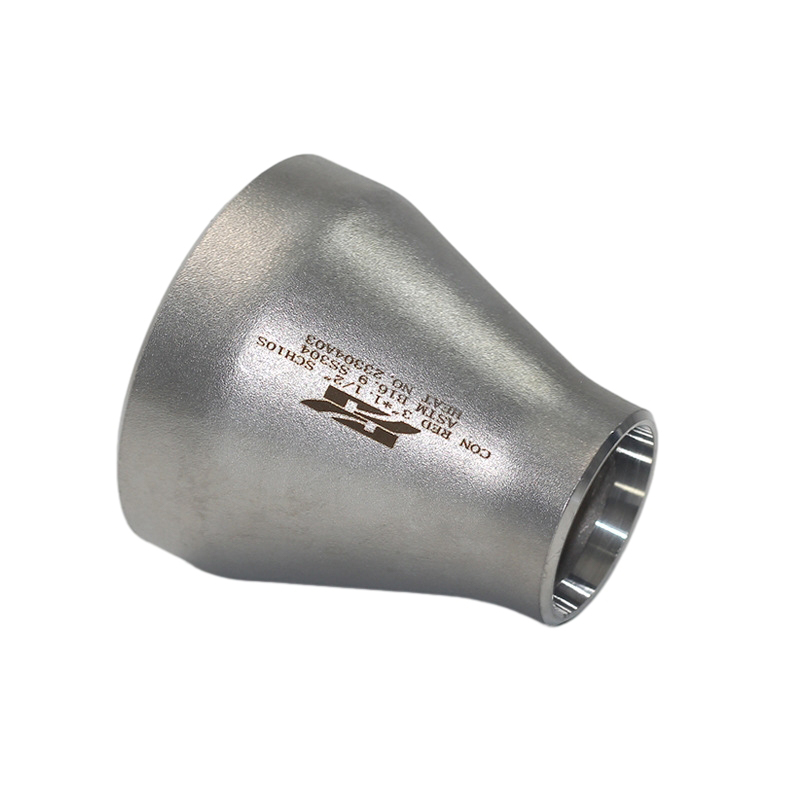

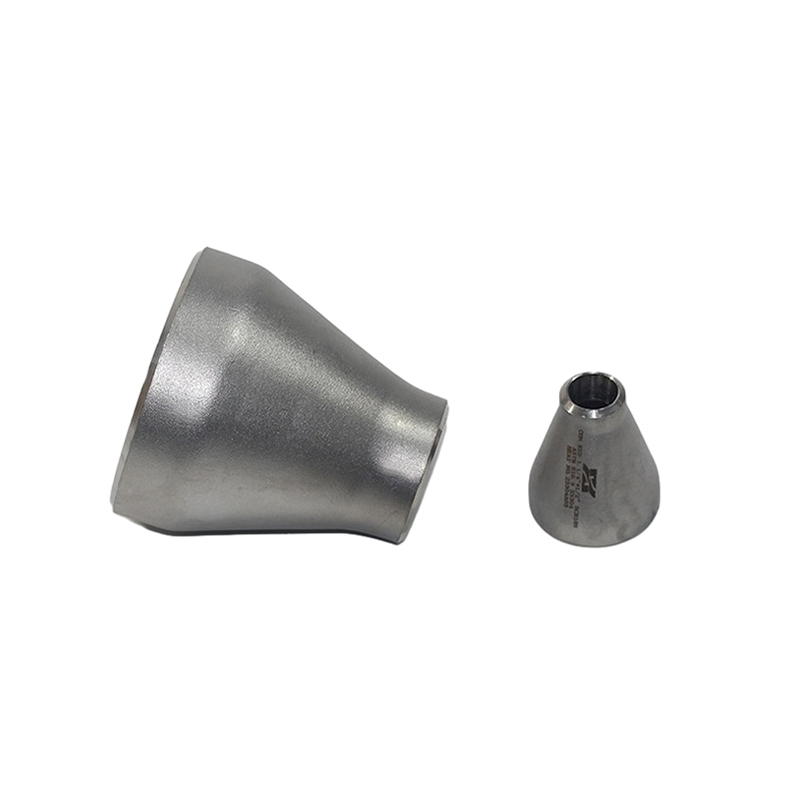

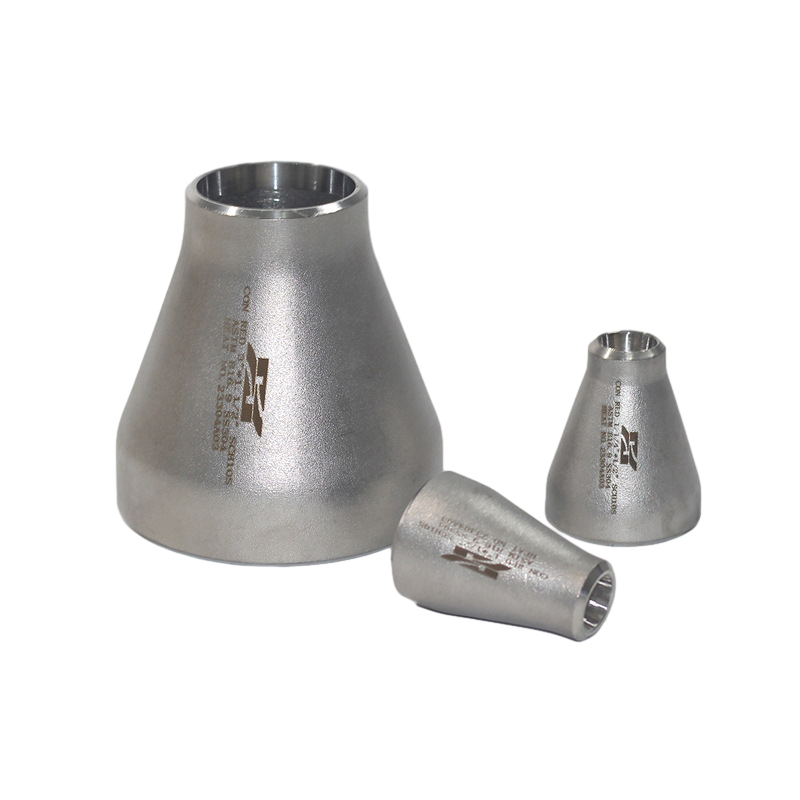

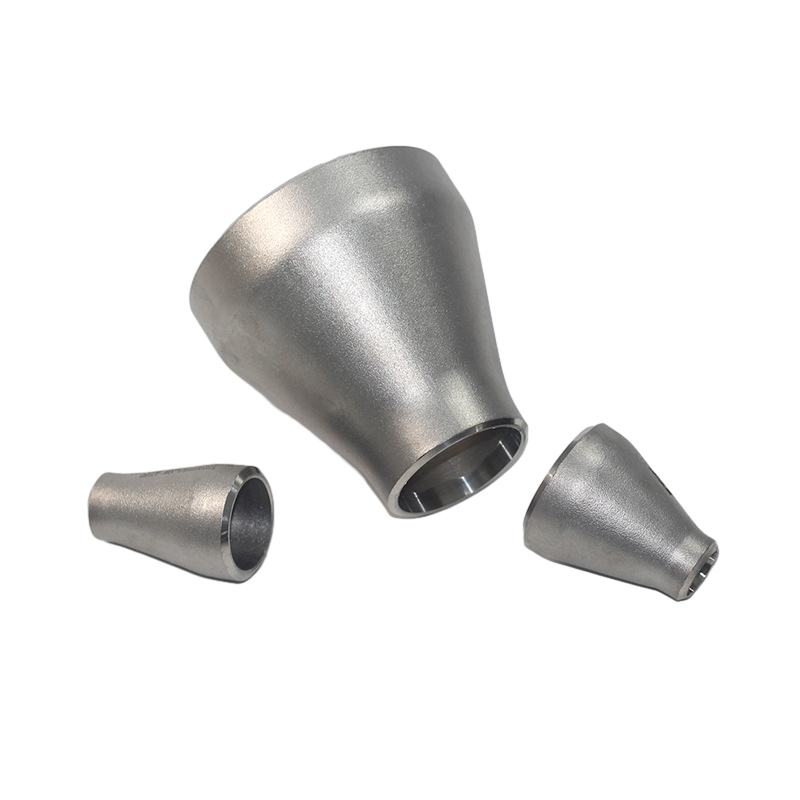

Paksut seinähitsaus 304 ruostumattomasta teräksestä valmistettu putki samankeskiset pelkistimet

Paksut seinähitsaus 304 ruostumattomasta teräksestä valmistettu putki samankeskiset pelkistimet

Ruostumattomasta teräksestä valmistettu putken pelkistin on putken sovitus, joka koostuu kahdesta eri halkaisijan putkesta, ja kahden putken keskusakselit ovat täsmälleen samat, joten sitä kutsutaan samankeskiseksi pelkistimeksi ja sitä käytetään erikokoisten putkien kytkemiseen.

Ruostumattomasta teräksestä valmistetut samankeskiset pelkistimet koostuvat putkesta, jolla on suuri ulkoreunan halkaisija ja sileä ulkopinta ja putki, jonka sisähalkaisija on pieni. Kahden putken portit ovat täysin kohdistettuja ja kiinnitetty toisiinsa hitsaamalla, pistorasioilla tai kierteitetyillä liitännäillä. Tämä rakenne antaa samankeskisen pelkistimen siirtää nestettä tasaisesti putkistojärjestelmässä ja vähentää nesteen vastus ja paine.

Konsentriset pelkistimet on myös valmistettu ruostumattomasta teräksestä, kuten 304 ruostumattomasta teräksestä tai 316 ruostumattomasta teräksestä. Koska ruostumattomasta teräksestä valmistetaan korroosionkestävyys ja korkean lämpötilan vastus, se soveltuu useiden väliaineiden voimansiirtoon ja hallintaan. Oikean ruostumattomasta teräksestä valmistetun materiaalin valitseminen varmistaa putkistojärjestelmän kestävyyden ja luotettavuuden.

Konsterisia pelkistäviä putkilaitteita käytetään yleensä tekniikan aloilla, kuten vedeneristyksessä ja parannetussa suojauksessa. Edut ovat vakaa yhteys, hyvä tiivistys ja kyky kestää suuret virtausnopeudet. Sitä käytetään usein myös vesivoiman suunnittelun alalla. Esimerkiksi kylpyhuoneen viemärijärjestelmässä eri halkaisijoiden viemäriputkien kytkemiseksi on tarpeen käyttää samankeskistä pelkistäviä putkilaitteita kaatoputken ja tyhjennysputken kytkemiseen.

Edellinen ：Korkea lujuus taottu 304 ruostumattomasta teräksestä valmistettu putki samankeskiset pelkistimet
Seuraava ：No next article

Esittely

Samankeskiset pelkistimet
Esine	Ruostumattomasta teräksestä valmistettu putki samankeskiset pelkistimet
Standardi	ASME/ANSI B16.9, MSS SP-43, DIN 2605, JIS B2313
Materiaali	304/304L, 316/316L jne.
Pinta	Hiekan räjäytys, petta, hiekan liikkuvuus jne
Tyyppi	CNC: n viimeistelyprosessi
koko	3/4-18 ”
Toimitusaika	5-30 päivän kuluessa ennakkomaksun vastaanottamisesta
Pakkaus	Vaneritapaukset tai kuormalavat tai asiakkaiden vaatimusten mukaan
Soveltaminen	Öljy, kemikaali, voima, kaasu, metallurgia, laivanrakennus, rakentaminen jne.

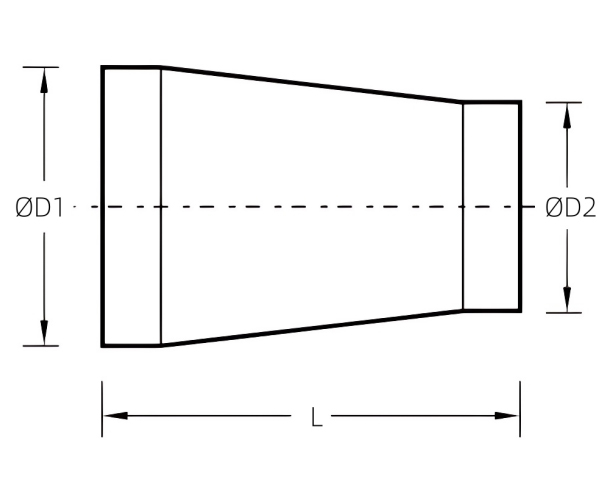

Yksikkö: mm

Nimellishalkaisija	Ulkomaanhalkaisija	Pituus		Nimellishalkaisija	Ulkomaanhalkaisija	Pituus
Sisä-	D1 × D2	Lensens		Sisä-	D1 × D2	L
3/4 × 1/2	26,7 × 21,3	38.1		18 × 10	457,2 × 273,1	381.0
3/4 × 3/8	26,7 × 17,1	38.1		20 × 18	508,0 × 457,2	508.0
1 × 3/4	33,4 × 26,7	50.8		20 × 16	508,0 × 406.4
1 × 1/2	33,4 × 21,3	50.8		20 × 14	508,0 × 355,6
1 1/4 × 1	42,2 × 33,4	50.8		20 × 12	508,0 × 323,9
1 1/4 × 3/4	42,2 × 26,7			22 × 20	558,8 × 508,0	508.0
1 1/4 × 1/2	42,2 × 21,3			22 × 18	558,8 × 457,2
1 1/2 × 1 1/4	48,3 × 42,2	63.5		22 × 16	558,8 × 406,4
1 1/2 × 1	48,3 × 33,4			22 × 14	558,8 × 355,6
1 1/2 × 3/4	48,3 × 26,7			24 × 22	609,6 × 558,8	508.0
1 1/2 × 1/2	48,3 × 21,3			24 × 20	609,6 × 508,0
2 × 1 1/2	60,3 × 48,3	76.2		24 × 18	609,6 × 457,2
2 × 1 1/4	60,3 × 42,2			24 × 16	609,6 × 406.4
2 × 1	60,3 × 33,4			26 × 24	660,4 × 609,6	609.6
2 × 3/4	60,3 × 26,7			26 × 22	660,4 × 508.0
2 1/2 × 2	73,0 × 60,3	88.9		26 × 20	660,4 × 457,2
2 1/2 × 1 1/2	73,0 × 48,3			26 × 18	660,4 × 406.4
2 1/2 × 1 1/4	73,0 × 42,2			28 × 24	711.2 × 660.4	609.6
2 1/2 × 1	73,0 × 33,4			28 × 22	711.2 × 609,6
3 × 2 1/2	88,9 × 73,0	88.9		28 × 20	711.2 × 508,8
3 × 2	88,9 × 60,3			28 × 18	711.2 × 457,2
3 × 1 1/2	88,9 × 48,3			30 × 28	762,0 × 711.2	609.6
3 × 1 1/2	88,9 × 48,3			30 × 26	762,0 × 660.4
3 × 1 1/4	88,9 × 42,2			30 × 24	762,0 × 609,6
3 1/3 × 3	101,6 × 88,9	101.6		30 × 20	762,0 × 508,0
3 1/2 × 2 1/2	101,6 × 73,0			32 × 30	812,8 × 762,0	609.6
3 1/2 × 2	101,6 × 60,3			32 × 28	812,8 × 711.2
3 1/2 × 1 1/2	101,6 × 48,3			32 × 26	812,8 × 660.4
3 1/2 × 1 1/4	101,6 × 42,2			32 × 24	812,8 × 609,6
4 × 3 1/2	114,3 × 101,6	101.6		34 × 32	863,6 × 812,8	609.6
4 × 3	114,3 × 88,9			34 × 30	863,6 × 762,0
4 × 2 1/2	114,3 × 73,0			34 × 26	863,6 × 660.4
4 × 2	114,3 × 60,3			34 × 24	863,6 × 609,6
4 × 1 1/2	114,3 × 48,3			36 × 34	914,4 × 863,6	609.6
5 × 4	141,3 × 114,3	127.0		36 × 32	914,4 × 812,8
5 × 3 1/2	141,3 × 101,6			36 × 30	914,4 × 762,0
5 × 3	141,3 × 88,9			36 × 26	914,4 × 660.4
5 × 2 1/2	141,3 × 73,0			36 × 24	914,4 × 609,6
5 × 2	141,3 × 60,3			38 × 36	965,2 × 914,4	609.6
6 × 5	168,3 × 141,3	139.7		38 × 34	965,2 × 863,6
6 × 4	168,3 × 114,3			38 × 32	965,2 × 812,8
6 × 3 1/2	168,3 × 101,6			38 × 30	965,2 × 762,0
6 × 3	168,3 × 88,9			38 × 28	965,2 × 711.2
6 × 2 1/2	168,3 × 73,0			38 × 26	965,2 × 660.4
8 × 6	219,1 × 168,3	152.4		40 × 38	1016,0 × 965,2	609.6
8 × 5	219,1 × 141,3			40 × 36	1016,0 × 914,4
8 × 4	219,1 × 114,3			40 × 34	1016,0 × 863,8
8 × 3 1/2	219,1 × 101,6			40 × 32	1016,0 × 812,8
10 × 8	273,1 × 219,1	177.8		40 × 30	1016,0 × 762,0
10 × 6	273,1 × 168,3			42 × 40	1066,8 × 1016.0	609.6
10 × 5	273,1 × 141,3			42 × 38	1066,8 × 965,2
10 × 4	273,1 × 114,3			42 × 36	1066,8 × 914,4
12 × 10	323,9 × 273,1	203.2		42 × 34	1066,8 × 863,6
12 × 8	323,9 × 219,1			42 × 32	1066,8 × 812,8
12 × 6	323,9 × 168,3			42 × 30	1066,8 × 762,0
12 × 5	323,9 × 141,3			44 × 42	1117,6 × 1066.8	609.6
14 × 12	355,6 × 323,9	330.2		44 × 40	1117,6 × 1016.0
14 × 10	355,6 × 273,1			44 × 38	1117,6 × 965,2
14 × 8	355,6 × 219,1			44 × 36	1117,6 × 914,4
14 × 6	355,6 × 168,3			46 × 44	1168,4 × 1117,6	711.2
16 × 14	406,4 × 355,6	355.6		46 × 42	1168,4 × 1064,8
16 × 12	406,4 × 323,9			46 × 40	1168,4 × 1016.0
16 × 10	406,4 × 273,1		46 × 36	1168,4 × 965,2
16 × 8	406,4 × 219,1		48 × 46	1219,2 × 1168.4	711.2
18 × 16	457,2 × 406,4	381.0	48 × 44	1219,2 × 1117,6
18 × 14	457,2 × 355,6		48 × 42	1219,2 × 1066.8
18 × 12	457,2 × 323,9		48 × 40	1219,2 × 1016.0
