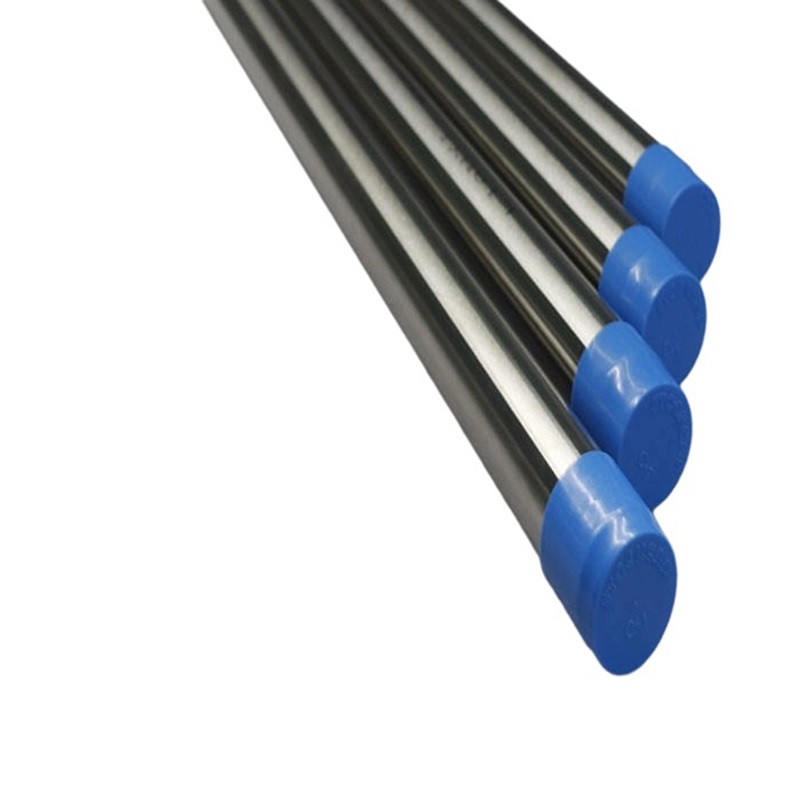

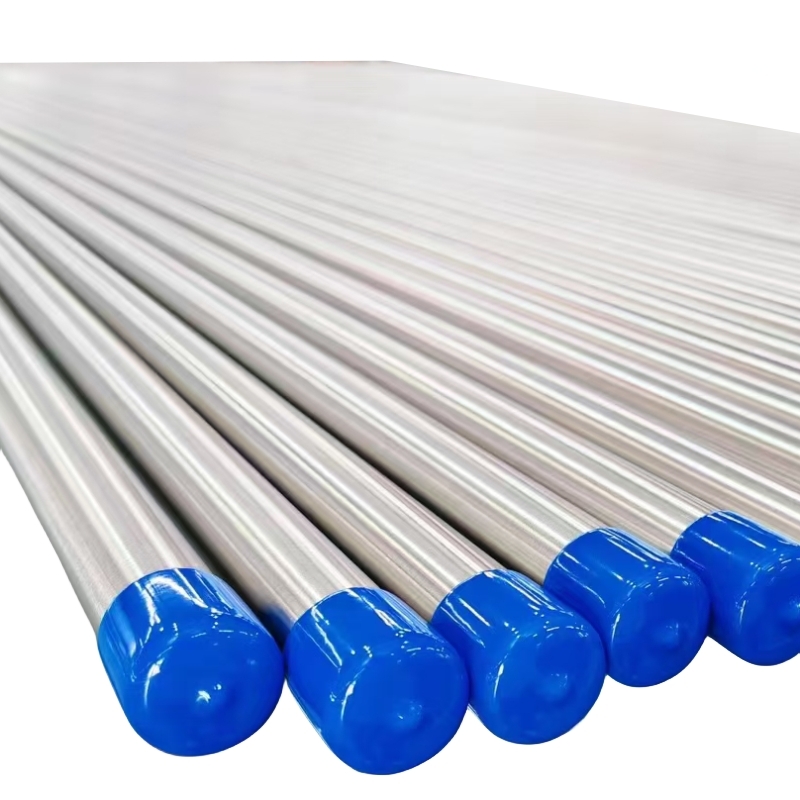

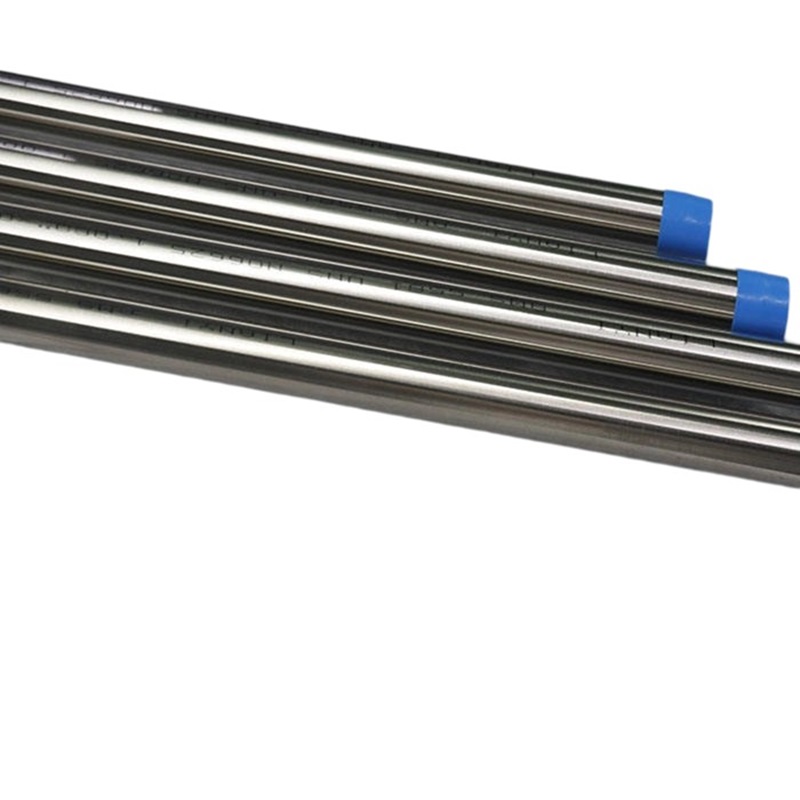

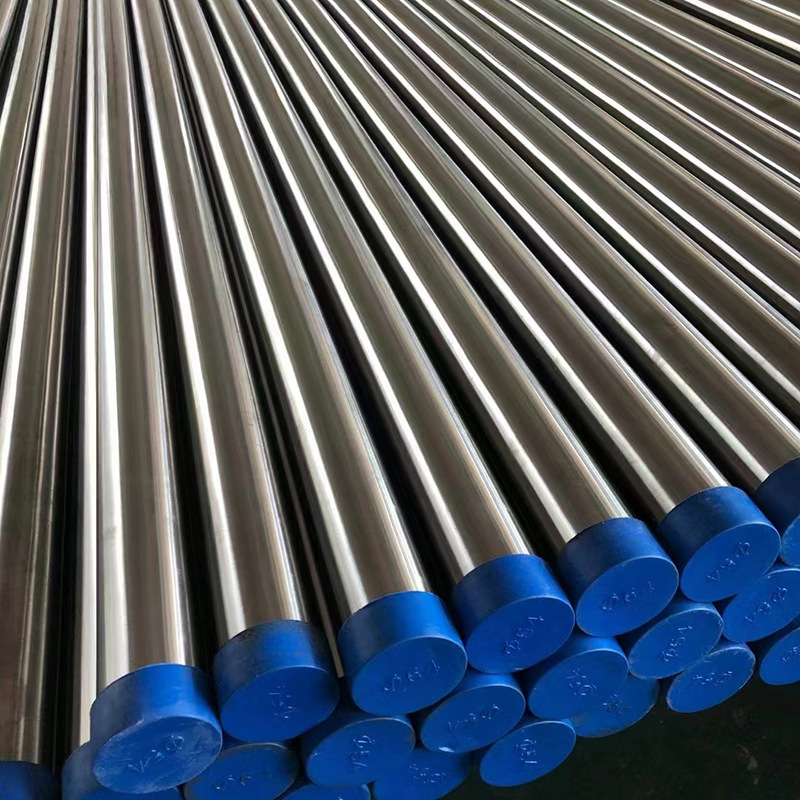

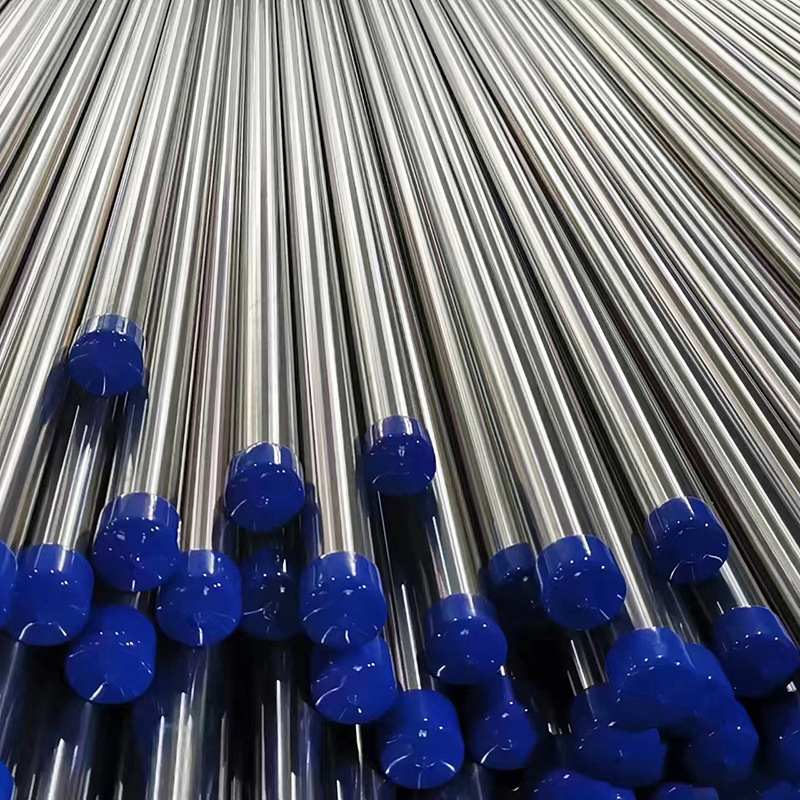

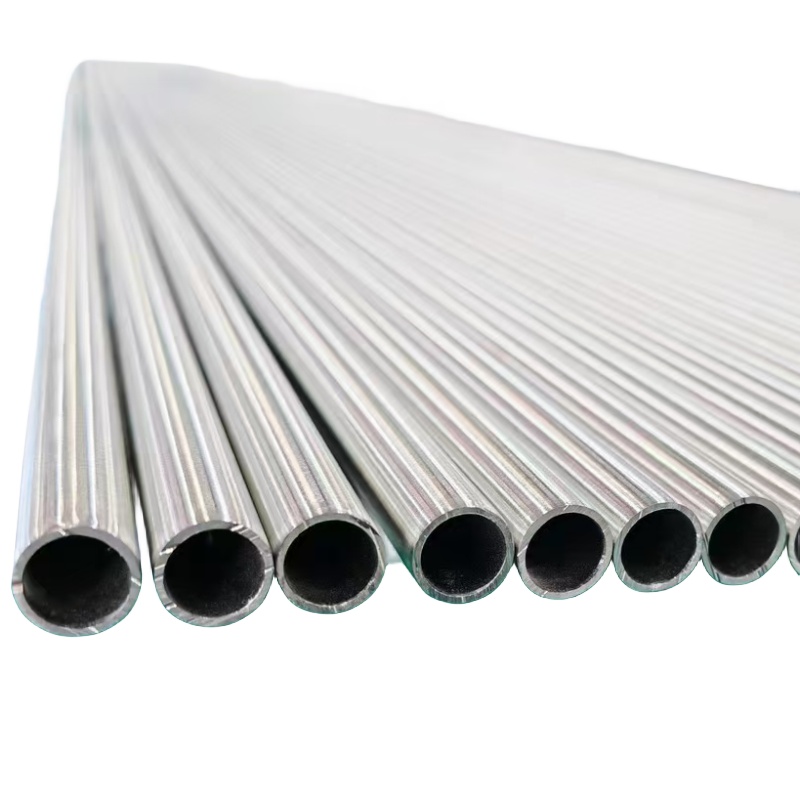

Instrumentointiputket viittaavat letkuihin tai putkiin, joita käytetään instrumenttien kytkemiseen pääputkistoon, muihin instrumentteihin ja laitteisiin tai laitteiden mittaamiseen.
Ruostumattomasta teräksestä valmistettu instrumenttiputki on mittausperiaatteen perusteella mittaus- ja ohjauslaite, ja sitä käytetään laajasti teollisuus- ja siviilikentällä. Sen toimintaperiaatteena on mitata ja hallita virtaus paine -eron läpi, joka syntyy, kun neste kulkee putkilinjan läpi. Aseta mittausyksikkö putkilinjaan, mittaa nesteen paine -ero yksikössä ja käytä sitten standardivirtauslaskentakaavaa virtausnopeuden saamiseksi.
Koska ruostumattomasta teräksestä valmistettujen instrumenttiputkien tulisi olla luotettava korroosionkestävyys ja lämmönkestävyys, austeniittiset ruostumattomat teräkset valitaan yleisesti paineputken materiaaliksi.
1. Yleisesti käytetyt materiaalit:
Aisi & en/din/iso
ASTM /AISI: 316 /316L, 304/304L, 321 /321H, 316TI, 347 /347H;
Fi/din: 1,4301/1,4307, 1,4401/1,4404, 1,4541/1,4878, 1,4571.
Duplex ruostumaton teräs
ASTM / AISI: S31803, S32750, S32760, 2205, 904 / 904L.
Fi/din: 1,4462, 1,4410, 1,4539.
Laiteputkien suosittu ruostumattomasta teräksestä valmistettu luokka on 304/304L ja 316 / 316L.
14. Pintapinta:
Tyhjiö kirkas hehkutus tai suojaava kirkas hehkutus. Pintapinta: Mekaaninen kiillotettu 320-grit tai 400-grit.
3. Mitat toleranssit:
O.D: ± 0,0,5 mm; W.T: ± 10%; tai ostajan pyynnöstä.
Instrumenttiputkistojen luokittelu- ja sovellusskenaariot
1. Kaasuputki
Kaasuputket ovat putkilinjoja, joita käytetään kaasuvälineiden siirtämiseen, ja niitä käytetään yleensä kaasun virtausmittarissa, paineenlähettäjissä ja muissa instrumenttilaitteissa. Kaasuputkille on ominaista pienet halkaisijat ja nopeat virtausnopeudet, jotka vaativat putkistojen kaasun ja painetta tarkan mittauksen. Kaasuputkia käytetään laajasti teollisuusalueilla, kuten petrokemian, kemiallisen ja hapentuotannon.
2. Nestemäinen putkilinja
Nestemäiset putket ovat putkia, joita käytetään nestemäisten väliaineiden siirtämiseen ja ovat myös yksi yleisesti käytetyistä instrumenttiputkien tyypeistä. Nestemäisille putkistoille on ominaista suuret halkaisijat ja hitaat virtausnopeudet. Putkilinjan nesteen vakaa virtaus- ja paineen mittaukset tarvitaan stabiilin ja luotettavan järjestelmän toiminnan varmistamiseksi. Nestemäisiä putkistoja käytetään laajasti pelloilla, kuten vesivoiman muodostuminen ja jätevedenkäsittely.
3. höyryputki
Höyryputkia käytetään höyryväliaineiden kuljettamiseen, ja niiden päätarkoitus on kuljettaa lämpöä teollisuusaloilla, kuten voimalaitoksissa, tekstiilitehtaissa jne. Höyryputkilla on ominaista korkea suunnittelupaine ja lämpötila. Putkilinjan höyryn virtaus, paine, lämpötila ja muut parametrit on tarpeen mitata tarkasti järjestelmän normaalin toiminnan varmistamiseksi.
4. Tyhjiöputkisto
Tyhjiöputket ovat putkistoja, joita käytetään kaasuväliaineen siirtämiseen korkeissa tyhjiöympäristöissä. Niitä käytetään pääasiassa korkean teknologian kentällä, kuten puolijohdeilla ja aurinkosähköillä. Tyhjiöputkistojen ominaisuus on, että putkilinjan sisällä oleva paine on erittäin alhainen, mikä vaatii tiukkaa suunnittelu- ja valmistusvaatimuksia ja samalla putkilinjan kaasun virtaus ja paine on mitattava tarkasti.
